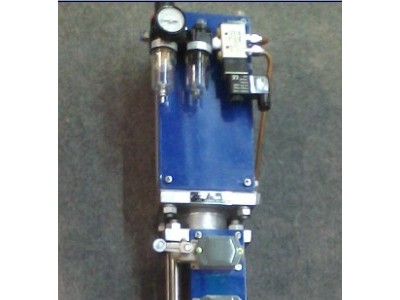

PZ673H-10P气动闸板阀，气动闸板门
点击图片查看原图

品牌： 巨晨
型号： PZ673H/F/W-10P
材质： 304不锈钢
性能： 耐磨，对夹式
单价： 1700.00元/台
起订： 1 台
供货总量： 1000 台
发货期限： 自买家付款之日起 3 天内发货
所在地： 浙江 温州市
有效期至： 长期有效
最后更新： 2022-08-06 19:49
浏览次数： 12
购买   加入购物车

公司基本资料信息
详细说明

PZ673H-10P气动闸板阀，气动闸板门适用于安装在煤灰、污水、纸浆粉尘等介质管道上，作为控制介质流动的启闭装置。全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。可提升的闸板可刮除密封面粘着物，自动清除杂物。


PZ673H-10P气动闸板阀，气动闸板门主要性能规范



公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度 适用介质
1.0
1.6 		1.5
2.4 		1.1
1.8 		≤100℃
≤100℃ 		纸浆、污水、煤浆、灰、渣水混和物


PZ673H-10P气动闸板阀，气动闸板门主要零部件材质


体、盖 闸阀 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金


PZ673H-10P气动闸板阀，气动闸板门主要外形及连接尺寸(mm)


MPa DN L D D1 D2 H N-M D0 W(Kg)
1.0 50 50 160 125 100 285 4-M16 180 8
65 50 180 145 120 298 4-M16 180 10
80 50 195 160 135 315 4-M16 220 12
100 50 215 180 155 365 8-M16 220 14
125 50 245 210 185 400 8-M16 230 22
150 60 280 240 210 475 8-M20 280 29
200 60 335 295 265 540 8-M20 360 38
250 70 390 350 320 630 12-M20 360 66
300 80 440 400 368 780 12-M20 400 100
350 90 500 460 428 885 16-M20 400 119
400 100 565 515 482 990 16-M22 400 195
450 120 615 565 532 1100 20-M22 530 285
500 130 670 620 585 1200 20-M22 530 389
600 140 780 725 685 1450 20-M27 600 529
700 150 895 840 800 1700 24-M27 600 790
800 160 1010 950 898 2000 24-M30 680 850
900 170 1110 1050 1005 2300 28-M30 680 900
1000 180 1220 1160 1115 2500 28-M30 700 1050
1200 180 1450 1380 1325 2800 32-M36 800 1300
1.6 50 50 160 125 99 285 4-M16 180 8.5
65 50 185 145 120 295 4-M16 180 10.7
80 50 200 160 135 315 8-M16 220 13
100 50 220 180 155 365 8-M16 220 15
125 50 250 210 185 400 8-M16 230 23.5
150 60 285 240 210 475 8-M20 280 31
200 60 340 295 265 540 12-M20 360 40.7
250 70 405 355 310 630 12-M22 360 70
300 80 460 410 375 780 12-M22 400 107
350 90 520 470 435 885 16-M22 400 129
400 100 580 525 485 990 16-M27 400 215
450 120 640 585 545 1100 20-M27 530 305
500 130 715 650 609 1200 20-M30 530 410
600 140 840 770 720 1450 20-M36 600 550
700 150 910 840 788 1700 24-M36 600 820
