产品概述

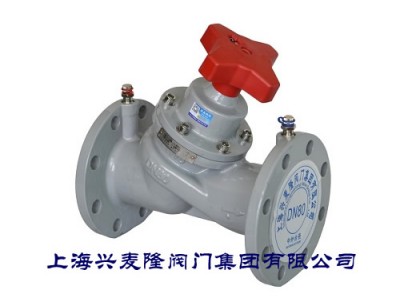

BSVP系列静态平衡阀是一种具有特殊功能的新型节能型阀门。由于该阀上设有开启数字显示，数字锁定装置，可直观调到任一位置，即用于流量测定的测压小阀。
该阀主要应用于工业和民用建筑供暖管网系统。具有良好的流量特性，用它可以准确的调节压降和流量，能够合理分配流量，实现流量定量，可以有效地解决供热（空调）系统中 存在的室温冷热不均问题。只要在各支路及用户路口装上适当规格的数字锁定平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而克服了大流量，小温差的不合理现象。应用此阀门达到管网液体平衡和节约能源得到较好的效果，该产品是供热系统中的理想产品。
|
型号 |
BSVP |
|
试验压力 |
1.5mpa 2.4mpa |
|
工作压力 |
≤1.0mpa ≤1.6mpa |
|
工作温度 |
≤80℃ |
|
适用介质 |
水 |
|
特性曲线 |
等百分比 |
|
安装使用范围 |
管网系统的主干，分支干，室内供水干管、分支立管及多台锅炉 |
|
设计和制造执行标准 |
BS7350-1990 |
|
法兰连接制造执行标准 |
GB/T17241.6（整体铸造法兰） |
|
结构长度执行标准 |
GB/T12221 （金属阀门结构长度） |
兴麦隆阀门集团生产的静态平衡阀是等百分比特性阀门，从曲线特性图上可知给开度一个相等的变化率，则流量的变化率相等，其特点是开度大是流量大，开度小时测流量小，而工程中大都在流量大时应用，等百分比阀门恰恰适用这各要求，根据这一特点，可以自如的设置某一流量（快开阀门的线形则不具备这种功能）而且当需要变化是，还能知道变化量，达到理想状态。
主要零件材质
|
零件名称 |
材质 |
|
阀体 |
QT450-10、WCB、304 |
|
阀盖 |
QT450-10、WCB、304 |
|
阀瓣 |
QT450-10、WCB、304 |
|
阀杆 |
2Cr13、304 |
|
密封圈 |
EPDM |
|
DN40-DN125手轮 |
镀络钢、不锈钢 |
|
DN150-DN800手轮 |
PA |
主要外形尺寸
|
DN |
L |
H |
D |
D1 |
n-φd |
|
32 |
215 |
270 |
140 |
100 |
4-19 |
|
40 |
215 |
270 |
150 |
110 |
4-19 |
|
50 |
215 |
275 |
165 |
125 |
4-19 |
|
65 |
240 |
280 |
185 |
145 |
4-19 |
|
80 |
280 |
300 |
200 |
160 |
8-19 |
|
100 |
310 |
330 |
220 |
180 |
8-19 |
|
125 |
320 |
340 |
250 |
210 |
8-19 |
|
150 |
385 |
500 |
285 |
240 |
8-23 |
|
200 |
465 |
585 |
340 |
295 |
12-23 |
|
250 |
545 |
610 |
405 |
355 |
12-28 |
|
300 |
595 |
750 |
460 |
410 |
12-28 |
|
350 |
695 |
930 |
520 |
470 |
16-28 |
|
400 |
775 |
1010 |
580 |
525 |
16-31 |
安装说明
1. 静态平衡阀阀前和阀后必须保证足够长度的支管段，以保证流量的额定输出：
2. 应按照图纸检查静态平衡阀的安装位置，建议安装在HVAC系统回水管上，同时检查管路水流方向，严格按照阀体上的水流箭头方向安装：
3. 静态平衡阀在安装前需将管道杂物清洗干净，严禁管道内遗留有焊渣、树枝、石块等杂物，以免损伤阀门：
4. 管道法兰焊接时不能引起过渡的变形，焊脚等不影响封面的平整性：
5. 静态平衡阀在安装后，应当将阀门全开，以便管路反复冲洗，直至干净，严禁在管路冲洗中反复关闭阀门，避免破坏。
结构及使用方法
结构采用斜杠，暗升降。由阀体、阀盖、阀塞、手轮，数字显示器，锁定装置和测试小阀组成，结构新颖，操作灵活，密封性好，其使用方法如下：
本阀门数显窗在手轮上面，刻度盘对准数显窗的数字，为每圈之小数（手轮上面之圆型盘为刻度盘）数显窗2个并排，上面所示为开的圈数，例如DN50阀门，下面数显窗显示1时，其对准刻度盘上的数字为0，即可读作2圈：当刻度盘上的数字为0，即可读作2圈：当刻度盘上面的0对准数显窗内的0时阀门为全关闭。
阀门锁定时将钥匙（专用）（锁定装置位）插入侧面的螺栓，顺时针方向锁紧，即可锁定：逆时针旋转即为开启。
阀门进出口两端的小阀供连接测试仪使用。
