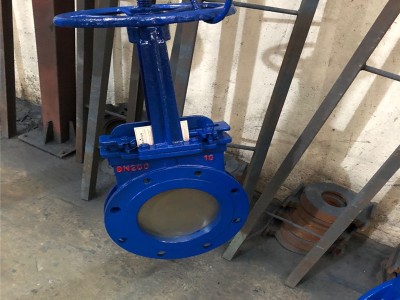

耐磨刀型浆液阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，摩擦较少，经久耐用。
1.超短结构长度，节省材料，可使管路系统整体重量大大减轻。
2.占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
3. 闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。
4.上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。
5.闸板具有“闸刀"的功能，能有效的闸断介质中各类杂物。
耐磨刀型浆液阀主要性能规范参数
|
公称压力 （ MPa ） |
壳体试验 （ MPa ） |
密封试验 （ MPa ） |
工作温度 |
使用介质 |
气驱动 （ MPa ） |
电驱 动 (v) |
|
0.6 |
0.9 |
0.66 |
-20 ℃ ≤ 900 ℃ |
烟气 、灰 、渣水混和物、空气混和物、 煤浆、矿浆 |
0.4~0.6 |
220 380 |
|
1.0 |
1.5 |
1.1 |
||||
|
1.6 |
2.4 |
1.8 |
耐磨刀型浆液阀采用标准
|
项目名称 采用标准 |
可选标准 |
|
设计制造验收JB/T 8691 |
MSS SP-81 |
|
阀门结构长度GB/T 15188.2-1994 |
TAPPI TIS 405.8 |
|
阀门法兰连接JB/T 79-1994 |
ANSI B16.5 |
|
阀门检验和试验GB/T 13927-1992 |
JB/T 9092-1999 |
|
阀门供货要求GB/T 12252 |
—— |
|
阀门标志GB 12220-1989 |
IS0 5209：87 |
耐磨刀型浆液阀主要零部件材质
|
序号 |
零件名称 |
材 料 |
序号 |
零件名称 |
材 料 |
|
1 |
阀体 |
HT250、WCB、304、316、316L |
9 |
键 |
碳钢 |
|
2 |
阀座 |
橡胶 /四氟/不锈钢/硬质合金 |
10 |
螺母 |
不锈钢 |
|
3 |
闸板 |
碳钢 /不锈钢 |
11 |
电动装置 |
组合件 |
|
4 |
六角螺母 |
碳素钢 |
12 |
填料 |
PTFE/石墨 |
|
5 |
阀杆 |
不锈钢 /碳钢 |
13 |
压盖 |
不锈钢 /碳钢/铸铁/球墨铸铁 |
|
6 |
支架 |
不锈钢 /碳钢/球墨铸铁/灰铸铁 |
14 |
六角螺母 |
碳素钢 |
|
7 |
轴承 |
合金钢 |
15 |
螺栓 |
碳素钢 |
|
8 |
阀杆螺母 |
铝青铜合金 |
- |
- |
- |
耐磨刀型浆液阀主要外形及连接尺寸(mm)
|
公称压力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
C |
D |
N-Φ |
电装型号 |
|
0.6 MPa |
50 |
48 |
90 |
110 |
600 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
65 |
48 |
110 |
130 |
670 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
|
80 |
51 |
125 |
150 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
100 |
51 |
145 |
170 |
700 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
125 |
57 |
175 |
200 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
150 |
57 |
200 |
225 |
790 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
200 |
70 |
255 |
280 |
850 |
215 |
125 |
363 |
197 |
8-M16 |
DZ15 |
|
|
250 |
70 |
310 |
335 |
1100 |
215 |
125 |
363 |
197 |
12-M16 |
DZ20 |
|
|
300 |
76 |
362 |
395 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
|
350 |
76 |
412 |
445 |
1280 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
|
400 |
89 |
462 |
495 |
1460 |
215 |
125 |
363 |
197 |
16-M20 |
DZ45 |
|
|
450 |
89 |
518 |
550 |
1600 |
240 |
235 |
437 |
277 |
16-M20 |
DZ45 |
