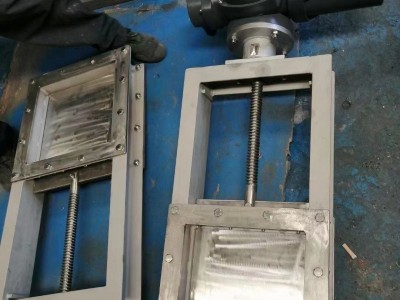

电动方形插板阀、方型插板门、方形闸板阀主要由框架、阀板组成，工作时，连杆受(气)电推力作用带动闸板作水平方向的往复运动，达到阀门的启闭目的。该阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。手动操作方法：旋转手动带支螺母使丝杆沿水平方向住复运动达到阀门的开启或关闭。
应用范围：
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。
电动方形插板阀主要性能参数：
型号: QLVD-I LMD-I DLVD-I DYlVD-I LC SZF
公称压力 0.05 MPa
壳休试验压力 0.075 MPa
驱动方式 气动
气源气压 0.4-0.6Mpa
介质流速 28m/s
适用温度（℃） 350
适用介质 固体物料、晶体料等、空气、烟气
连接尺寸：厂家标准也可按用户要求制造
电动方形插板阀安装：
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈，管道自先预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。
电动方形插板阀结构特点：
电动方形插板阀结构简单、操作灵活、重量轻、无卡阻、装拆方便;特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制,操作方便，能随时调整开度。采用优质碳素钢焊接结构，其强度高、性能好、使用寿命长。
电动方形插板阀连接尺寸：
|
类别Category |
A×A |
B×B |
C×C |
L |
H |
D0 |
n-d |
|
单向 |
220×200 |
256×256 |
296×296 |
100 |
820 |
300 |
8-φ12 |
|
250×250 |
306×306 |
346×346 |
100 |
930 |
340 |
8-φ14 |
|
|
300×300 |
356×356 |
396×396 |
100 |
1050 |
380 |
8-φ14 |
|
|
400×400 |
456×456 |
496×496 |
100 |
1140 |
445 |
12-φ14 |
|
|
450×450 |
510×510 |
556×556 |
120 |
1450 |
530 |
12-φ18 |
|
|
500×500 |
560×560 |
606×606 |
120 |
1610 |
580 |
16-φ18 |
|
|
双向 |
600×600 |
660×660 |
706×706 |
120 |
1830 |
450 |
16-φ18 |
|
700×700 |
770×770 |
820×820 |
140 |
2130 |
450 |
20-φ18 |
|
|
800×800 |
870×870 |
920×920 |
140 |
2440 |
450 |
20-φ18 |
|
|
900×900 |
974×974 |
1030×1030 |
160 |
2660 |
450 |
24-φ23 |
|
|
1000×1000 |
1074×1074 |
1130×113 |
160 |
2870 |
450 |
24-φ23 |
