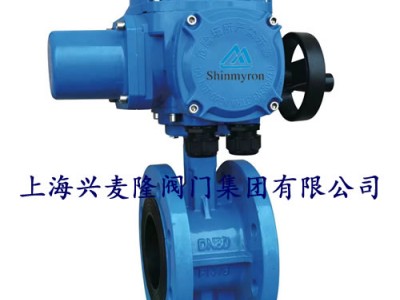

上海兴麦隆 EB3026法兰电动蝶阀

产品价格面议

产品品牌Shinmyron

最小起订≥1 台

供货总量432 台

发货期限自买家付款之日起 3 天内发货

浏览次数3362

更新日期2025-02-16 09:55

诚信档案

上海兴麦隆阀门集团有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

身份认证：

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

公司固话：400-8400-180

联系电话：13310131505

企业二维码： 企业名称加二维码上海兴麦隆阀门集团有限公司

进入店铺公司介绍公司地址产品信息

企业名片在线询价

企业名片

上海兴麦隆阀门集团有限公司

联系人：谢女士(女士) 经理

电子邮箱：xmlfm@vip.163.com

联系手机：13310131505

联系固话：400-8400-180

联系地址：上海市嘉定区安亭镇墨玉路33号

【友情提示】：来电请说明在友好信息网看到我们的，谢谢！

商品信息

基本参数

品牌：	Shinmyron
所在地：	上海
起订：	≥1 台
供货总量：	432 台
有效期至：	长期有效
压力：	1.6mpa
材质：	球墨铸铁
介质：	水

详细说明

EB3026电动蝶阀

产品概述

EB3026电动蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在暖通、石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶，聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

产品特点

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活、省力、方便。

技术参数

公称通径	DN(mm)	50-1600
公称压力	PN(MPa)	0.6	1.0
试验压力	强度试验	0.9	1.5
	密封试验	0.6	1.1
	气密封试验	0.6	0.6
连接方式	对夹式	DN	32-800
	法兰式	DN	50-1600
	焊接式	DN	32-600
适用介质	空气、水、污水、蒸汽、煤气、油品等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动

蝶阀密封材料选用和适用

材料品种	氯丁橡胶	丁腈橡胶	乙丙橡胶	聚四氯乙烯	硅橡胶	氟橡胶
代号	X或orJ	XA或orJA	XB或orJB	XC、JC或orF	XD或orJD	XE或orJE
耐z高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐z低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	<80℃	≤120℃	≤200℃	≤200℃	≤180℃

主要零件材料

零件名称	材料
阀体	WCB、QT450、304、316
蝶板	WCB、QT450、HT200、HT250、304、316
阀轴	2Cr13、304、316
密封圈	丁腈耐油橡胶、EPFM
填料	柔性石墨、O型圈

技术参数

执行器型号	EB3026系列、EB3058系列
控制信号	开关无缘接触点、有源接触点、0-10V或4-20mA、整体现场调节带遥控（可选）
电源电压	AC220V、AC380V、AC24V、DC24V（可选其一）注：24V电源仅限DN300口径以下规格
电机	非防爆电机、可定制防爆电机
电机功率	15W~120W根据实际使用阀门规格定义，规格越大电机功率越大
作用力	50N.m~2000N.m根据实际使用阀门规格定义
回转角度范围	0~90°
反馈信号	无源反馈、有源反馈、0-10V或4-20mA依据实际选型实现
动作时间	30S~150S根据实际选型规格，规格越大动作时间越长
工作温度	-30℃-425℃工作温度超100℃阀门需加可适用工作的平台及散热功能
执行器壳体	铝合金、QT450、WCB可选，支持定制防爆壳体
防护等级	IP65、IP67、IP68可选
环境温度	-30℃~+60℃
电气接口	G1/2防水电缆接头、电源线、信号线各一个

主要外形连接尺寸

公称通径DN	L	0.6MPa		1.0MPa		1.6MPa		H	H1
公称通径DN	L	D1	Z-d	D1	Z-d	D1	Z-d	H	H1
50	43	110	4-14	120	4-23	120	4-23	160	80
65	46	130	4-14	136	4-26.5	136	4-26.5	175	88
80	46	150	4-18	160	4-18	160	4-18	180	96
100	52	170	4-18	185	4-24.5	185	4-24.5	200	115
125	56	200	4-18	215	4-23	210	4-23	213	128
150	56	225	4-18	238	4-25	238	4-25	225	140
200	60	280	4-18	295	4-25	295	4-25	260	175
250	68	335	4-18	357	4-29	357	4-29	290	202
300	78	395	4-23	407	4-29	407	4-29	330	242
350	78	445	4-23	467	4-30	467	4-30	360	266
400	102	495	4-23	515	4-26	525	4-26	390	298
450	114	550	4-23	565	4-26	585	4-26	410	315
500	127	600	4-23	620	4-26	650	4-26	430	348
600	154	705	4-25	725	4-30	770	4-30	490	400
700	165	810	4-25	840	4-30	840	4-30	550	520
800	190	920	4-30	950	4-34	950	4-34	610	591
900	203	1020	4-27	1050	4-30	1050	4-30	680	660
1000	216	1120	4-30	1160	4-30	1170	4-30	730	670
1200	254	1340	4-45	1380	4-45	1390	4-45	835	780
1400	270	1560	4-45	1590	4-45	1590	4-45	960	895
1600	318	1760	4-52	1820	4-52	1820	4-52	1200	1020
