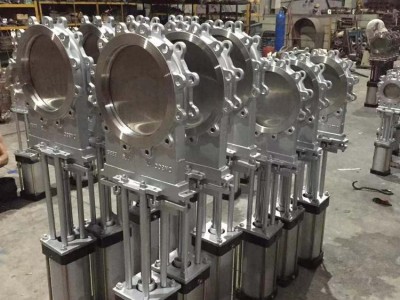

DMZ673X-10P不锈钢气动暗杆刀型闸阀，对夹式刀闸阀概述：
借助压缩空气驱动的阀门。气动刀型闸阀简单地说就是用气动执行器控制阀门,从而实现阀的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。本类阀门在管道中一般应当水平安装。
可选附件
1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
DMZ673X-10P不锈钢气动暗杆刀型闸阀具有结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小等优点，密封可靠、操作轻便灵活，用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中介质。
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径：DN50~500mm NPS 2"~20"
适用温度：0~+200℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
泄漏量：硬密封：D级（液体0.1×DN mm3/s）软密封： （零泄漏）
配套附件：1、安装法兰 2、电磁阀 3、空气过滤器
气源压力：0.4~0.6MPa 电磁阀电压：DC24V、AC220V
DMZ673X-10P不锈钢气动暗杆刀型闸阀性能参数
公称压力
PN1.0
PN1.6
壳体试验
1.5 Mpa
2.4 Mpa
密封试验
1.1 Mpa
1.8 Mpa
工作温度
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质
糖浆、纸浆、污水、煤浆、灰、渣水混合物
DMZ673X-10P不锈钢气动暗杆刀型闸阀主要外形及连接尺寸
|
公称压力mm |
L |
D |
D1 |
H |
n-M |
|
|
PN0.6 |
PN1.0 |
|||||
|
50 |
48 |
48 |
125 |
100 |
335 |
4-M16 |
|
65 |
48 |
48 |
145 |
120 |
363 |
4-M16 |
|
80 |
50 |
50 |
160 |
135 |
395 |
8-M16 |
|
100 |
50 |
50 |
180 |
155 |
465 |
8-M16 |
|
125 |
50 |
50 |
210 |
185 |
530 |
8-M16 |
|
150 |
60 |
60 |
240 |
210 |
630 |
8-M20 |
|
200 |
60 |
60 |
295 |
265 |
750 |
8-M20 |
|
250 |
70 |
70 |
350 |
320 |
900 |
12-M20 |
|
300 |
70 |
80 |
400 |
368 |
1120 |
12-M20 |
|
350 |
80 |
90 |
460 |
428 |
1260 |
16-M20 |
|
400 |
80 |
120 |
515 |
482 |
1450 |
16-M22 |
|
450 |
90 |
120 |
565 |
532 |
1600 |
20-M22 |
|
500 |
90 |
130 |
620 |
585 |
1800 |
20-M22 |
|
600 |
140 |
140 |
725 |
685 |
2300 |
20-M27 |
|
700 |
140 |
140 |
840 |
800 |
2500 |
24-M27 |
|
800 |
190 |
190 |
950 |
905 |
2800 |
24-M30 |
