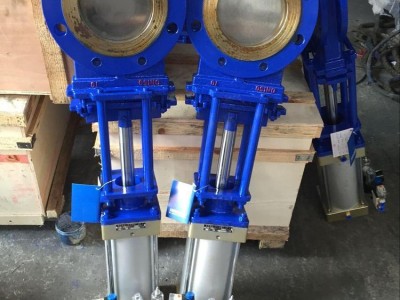

点击图片查看原图
PZ673H-16C气动刀闸阀,耐磨刀型闸阀用途：
本阀门适用于浆液、污水、粉尘等介质的管路上做截流使用。
PZ673H-16C气动刀闸阀结构特点：
1. 提升的闸板密封面，可刮除密封面上的粘着物，
自动清除杂物。
2. 不锈钢闸板可防止腐蚀引起的密封泄漏。
3. 短结构长度，可节省原料、安装空间，也有效
支持管道强度。
4. 科学上的密封填料函设计，使上密封安全有效，
经久耐用。
5. 三角形的支架节省原材料，保证需要的力学性能。
6. 阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封。
7. 阀体加强筋设计提高阀体强度。
PZ673H-16C气动刀闸阀性能规范
|
型 号 |
公称通径 DN(mm) |
公称压力 PN(MPa) |
试验压力(MPa) |
工作温度 |
适用介质 |
|
|
PZ673X-10C |
DN150 800 |
1.0 |
强度 |
密封 |
≤200℃ |
纸浆、污水、煤浆、灰、渣水混合物 |
|
1.5 |
1.1 |
|||||
四、 工作原理
手动阀门用手转动手轮，使阀杆上升、下降，从而带动闸板上、下运动，开启、关闭阀门。顺时针方向旋转，闸板下降，阀门关闭。逆时针方向旋转，闸板上升，阀门开启。
五、 PZ673H-16C气动刀闸阀主要零部件材质
|
序号 |
名称 |
材质 |
序号 |
名称 |
材质 |
|
1 |
阀体 |
WCB |
11 |
连接肖 |
304 |
|
2 |
闸板 |
304 |
12 |
开口肖 |
304 |
|
3 |
填料 |
PTFE |
13 |
阀杆 |
2Cr13 |
|
4 |
压盖 |
WCB |
14 |
支架 |
WCB |
|
5 |
螺杆 |
304 |
15 |
轴承 |
zchsnsb10-6 |
|
6 |
螺杆 |
304 |
16 |
螺母 |
铜 |
|
7 |
螺冒 |
304 |
17 |
轴承 |
zchsnsb10-6 |
|
8 |
平垫 |
304 |
18 |
并冒 |
A3 |
|
9 |
螺冒 |
304 |
19 |
手轮 |
WCB |
|
10 |
平垫 |
304 |
20 |
并冒 |
A3 |
PZ673H-16C气动刀闸阀保管、保养、安装和使用
1、阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
2、长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。
3、安装前应仔细核对阀门标志是否与使用要求相符。
4、安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5、阀门在使用一段时间以后要在定期给润滑部位加注润滑油。
PZ673H-16C气动刀闸阀可能发生的故障、原因及消除方法 见表1
表1 可能发生的故障、原因及消除方法
可能发生的故障
发生故障的原因
消除方法
填料渗漏
1.填料压盖未压紧
2.填料因使用过久或保存不妥而失效
1.均匀地拧紧螺母，将填料压紧
2.更换填料
密封面间渗漏
1.密封面有污杂物附着
2.密封面损坏
1.将污杂物清除干净
2.重新加工修整或更换
阀体与阀盖连接处渗漏
1.连接螺栓紧固不均匀
2.法兰密封面损坏
1.均匀拧紧
2.重新修整
手轮转动不灵活或
闸板不能启闭
1.填料压得太紧
2.阀杆螺母有损坏
3.阀杆螺母的螺纹严重磨损或断裂
4.阀杆弯曲
