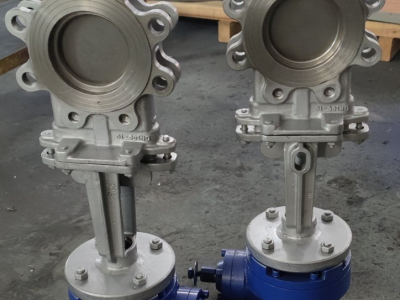

PZ73F-10C对夹式手动刀型闸阀、对夹式刀闸阀、耐磨刀闸阀具有特点：
采用对夹式阀体有郊减开管道的重量压力。
密封面采用硬密封结构，具有耐磨等特点。
在浆液环境中，有颗粒物的环境中，刀式闸阀具有可提升的闸板密封面，可刮出密封面的沾着物，自动清除杂物。
不锈钢闸板可防止腐蚀引起的密封泄漏。
结构长度短，可节省原料、安装空间，也有效支持管道强度。
对夹式手动刀型闸阀、对夹式刀闸阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
对夹式手动刀型闸阀、对夹式刀闸阀性能参数：
| 公称压力 | PN |
| 壳体试验 | 1.5 Mpa |
| 密封试验 | 1.1 Mpa |
| 工作温度 | 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
| 适用介质 | 糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
对夹式手动刀型闸阀、对夹式刀闸阀零件材质：
| 阀体、上盖 | 碳钢、不锈钢 |
| 阀板 | 不锈钢 |
| 阀杆 | 不锈钢 |
| 密封圈 | 橡胶、四氟、不锈钢、硬质合金 |
对夹式手动刀型闸阀、对夹式刀闸阀连接尺寸(mm)：
| MPa | DN | L | D | D1 | D2 | H | N-M | D0 | W(Kg) |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 8 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 10 | |
| 80 | 50 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 12 | |
| 100 | 50 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 14 | |
| 125 | 50 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 22 | |
| 150 | 56 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 29 | |
| 200 | 60 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 38 | |
| 250 | 68 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 66 | |
| 300 | 78 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 100 | |
| 350 | 78 | 500 | 460 | 428 | 885 | 16-M20 | 400 | 119 | |
| 400 | 102 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 195 | |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 285 | |
| 500 | 114 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 389 | |
| 600 | 114 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | 529 | |
| 700 | 120 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | 790 |
