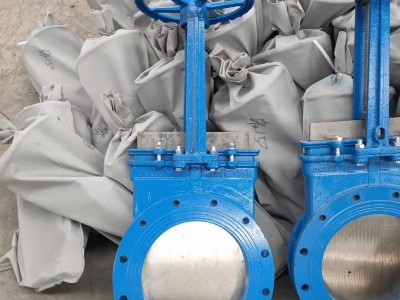

GZ41M耐磨手动硬密封薄型闸阀驱动方式：手动，链轮，电动，气动，液动，伞齿轮，电控液动和气液动等驱动方式。刀型闸阀外形：明杆，暗杆两种。刀型闸阀材质：铸铁、铸钢、碳钢、不锈钢。刀型闸阀密封：硬密封，软密封，单面密封，双面密封等多种材质密封。
GZ41M耐磨手动硬密封薄型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。本类阀门在管道中一般应垂直安装。
使用范围为：
1.采矿、洗洗煤、钢铁工业--用于洗洗煤管道、滤渣浆管道等、排灰管道；
2.净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水；
3.造纸工业--用于任何浓度纸浆、料水混合物；
4.电站除灰--用于灰渣浆液。
GZ41M耐磨手动硬密封薄型闸阀主要性能规范：
公称压力（MPa)
壳体试验（MPa)
密封试验（MPa)
工作温度
适用介质
1.0
1.5
1.1
≤100℃
纸浆、污水、煤浆、灰、渣水混和物
主要零部件材质：
体、盖
闸阀
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金
GZ41M耐磨手动硬密封薄型闸阀主要外形及连接尺寸(mm)：PZ673H、PZ673X、PZ673Y、PZ643H、PZ643F、PZ643X
MPa
DN
L
D1
D2
H
n-M
MPa
DN
L
D1
D2
H
n-M
0.6
MPa
50
48
90
110
335
4-M12
1.0
MPa
50
48
100
125
335
4-M16
65
48
110
130
363
4-M12
65
48
120
145
363
4-M16
80
51
125
150
395
4-M16
80
51
135
160
395
4-M16
100
51
145
170
465
4-M16
100
51
155
180
465
8-M16
125
57
175
200
530
8-M16
125
57
185
210
530
8-M16
150
57
200
225
630
8-M16
150
57
210
240
630
8-M20
200
70
255
280
750
8-M16
200
70
265
295
750
8-M20
250
70
310
335
900
12-M16
250
70
320
350
900
12-M20
300
76
362
395
1120
12-M20
300
76
368
400
1120
12-M20
350
76
412
445
1260
12-M20
350
76
428
460
1260
16-M20
400
89
462
495
1450
16-M20
400
89
482
515
1450
16-M22
450
89
518
550
1600
16-M20
450
89
532
565
1600
20-M22
1.6
2.4
1.8
≤425℃
GZ41M耐磨手动硬密封薄型闸阀安装及使用说明
1. 刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2. 各连接部位螺栓，要求均匀拧紧；
3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
选购说明：
1.用户选购时，必须注明阀门公称通经、压力及阀门连接所需标准；
2.所需阀门如有特殊需求，必须注明特殊尺寸、特殊材质等各项参数。
