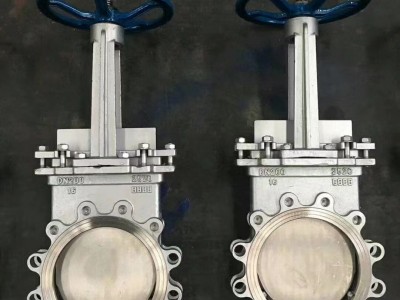

PZ73X/H/Y-10P手动不锈钢刀闸阀、手动凸耳刀闸阀、不锈钢梅花刀形闸阀是采用手动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ73H-10C/16C）、不锈钢，具有排渣功能的的闸阀。采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
手动不锈钢刀闸阀、手动凸耳刀闸阀、不锈钢梅花刀形闸阀产品性能规范：
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
手动不锈钢刀闸阀、手动凸耳刀闸阀、不锈钢梅花刀形闸阀主要零部件材质
|
阀体、压盖 |
闸板 |
阀杆 |
密封面 |
|
不锈钢 |
不锈钢 |
不锈钢 |
不锈钢 |
手动不锈钢刀闸阀、手动凸耳刀闸阀、不锈钢梅花刀形闸阀主要外形及连接尺寸(mm)
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
50 |
50 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
65 |
50 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
|
|
80 |
50 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
100 |
50 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
125 |
50 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
150 |
60 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
|
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
|
|
250 |
70 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
|
|
300 |
80 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
|
|
350 |
90 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
|
|
400 |
100 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
|
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
手动不锈钢刀闸阀、手动凸耳刀闸阀、不锈钢梅花刀形闸阀产品特点：
1.超短结构长度，节省材料，可使管路系统整体重量大大减轻。
占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
2.闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。
3.上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。
4.闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
