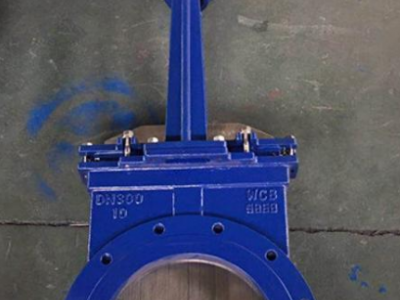

电动耐磨刀型闸阀PZ973H、PZ973Y、PZ973X-10C 适用于一般石化，食品业，水泥造纸，环保等各类别产业中各项粉粒体及浆类流体。刀形闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
刀型闸阀：产品特点 1、超短结构长度，节省材料，可使管路系统整体重量大大减轻 2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性 3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏 4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活 5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
电动耐磨刀型闸阀PZ973H、PZ973Y、PZ973X连接方式：法兰（4）就是pz43，对夹（7）就是pz73
刀型闸阀传动方式：手轮，伞齿轮（5），链轮（4）（L），气动（6），电动（9），液动（2），电液动(2)，手气动切换(6S)
刀型闸阀密封面材质：合金钢，Crl3系不锈钢（H）就是硬密封；软密封，橡胶（X）；硬质合金（Y）；阀门材质（W）。
刀型闸阀阀体材质：碳钢，铸钢（C）；18-8系不锈钢(p)，不锈钢还有301,304,316等。
电动耐磨刀型闸阀PZ973H、PZ973Y、PZ973X主要用途
适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果、谷物、屠宰厂废水等介质。
执行标准
设计制造: JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收: GB/T13927-92
电动耐磨刀型闸阀PZ973H、PZ973Y、PZ973X主要性能规范
|
公称压力（MPa） |
壳体试验（MPa） |
密封试验（MPa） |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃-900℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
主要零部件材质
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
电动耐磨刀型闸阀PZ973H、PZ973Y、PZ973X主要外形及连接尺寸（mm）
|
MPa |
DN |
L |
D1 |
D2 |
H |
N-M |
D0 |
W（Kg） |
|
1.0 |
50 |
48 |
100 |
125 |
285 |
4-M16 |
180 |
8 |
|
65 |
48 |
120 |
145 |
298 |
4-M16 |
180 |
10 |
|
|
80 |
51 |
135 |
160 |
315 |
4-M16 |
220 |
12 |
|
|
100 |
51 |
155 |
180 |
365 |
8-M16 |
220 |
14 |
|
|
125 |
57 |
185 |
210 |
400 |
8-M16 |
230 |
22 |
|
|
150 |
57 |
210 |
240 |
475 |
8-M20 |
280 |
29 |
|
|
200 |
70 |
265 |
295 |
540 |
8-M20 |
360 |
38 |
|
|
250 |
70 |
320 |
350 |
630 |
12-M20 |
360 |
66 |
|
|
300 |
76 |
368 |
400 |
780 |
12-M20 |
400 |
100 |
|
|
350 |
76 |
428 |
460 |
885 |
16-M20 |
400 |
119 |
|
|
400 |
89 |
482 |
515 |
990 |
16-M22 |
400 |
