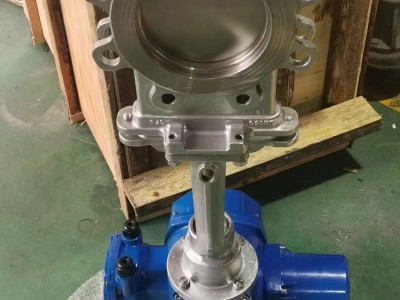

PZ973H-10P电动刀型闸阀，耐磨刀闸阀，不锈钢刀型闸阀超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泄漏。配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭。通径范围：DN50~DN800，使用温度：≤ 100℃，应用于污水、造纸、化工、煤炭、制糖等领域，特别适合于造纸行业在管道上作调节与节流使用。电动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ973H-10C~16C）、不锈钢（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的闸阀。
PZ973H-10P电动刀型闸阀性能参数】
|
PZ973H-10P主要性能参数 |
||||
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
PZ973H-10C |
10~16 |
1.0~1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
PZ973H-16C |
||||
|
PZ973F-10P |
||||
|
PZ973F-16P |
||||
|
PZ973Y-10P |
||||
|
PZ973Y-16P |
||||
PZ973H-10P电动刀型闸阀零部件材料】
|
PZ973H零部件材料 |
|||||
|
型号 |
材料 |
|
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
|
PZ973H-10C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
|
PZ973H-16C |
|
||||
|
PZ973F-10P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
||
|
PZ973F-16P |
|
||||
|
PZ973Y-10P |
CF8 (304) |
0Cr18Ni9 (304) |
|
||
|
PZ973Y-16P |
|||||
PZ973H-10P电动刀型闸阀外形及结构尺寸(PN10)】
PZ973H、PZ973F、PZ973Y (PN10)型电动刀型闸阀（刀闸阀）外形及结构尺寸(mm)
DN
L
D
D1
D2
H
z×M
D0
50
43
160
125
100
285
4×M16
180
65
46
180
145
120
298
4×M16
180
80
46
195
160
135
315
4×M16
220
100
52
215
180
155
365
8×M16
220
125
56
245
210
185
400
8×M16
230
150
56
280
240
210
475
8×M20
280
200
60
335
295
365
540
8×M20
360
250
68
390
350
320
630
12×M20
360
300
78
440
400
368
780
12×M20
400
350
78
500
460
428
885
16×M20
400
400
102
565
515
482
990
16×M22
400
450
114
615
565
532
1100
20×M22
530
500
127
670
620
585
1200
20×M22
530
600
154
780
725
685
1450
20×M27
600
