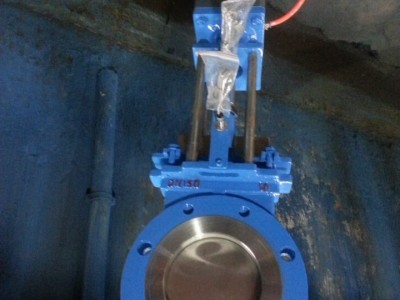

点击图片查看原图
PZ673H-10P、PZ673W-10P不锈钢气动刀型闸阀、Z673X-16C气动刀型闸阀的安装使用
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
Z673X-16C气动刀型闸阀是较为复杂的自动化控制仪表，由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
◎双作用：对阀门开启和关闭的两位式控制；
◎单作用：（弹簧复位）：在电器和气路切断或故障时，阀门自动开启或关闭。
可选附件
1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）。
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）。
4、电/气阀门定位器（调节型用）。
Z673X-16C气动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径：DN40~1400mm NPS 2"~20"
适用温度：0~+200℃(具体温度范围视密封副材质和介质性质而定)
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
泄漏量：硬密封：D级(液体0.1×DN mm3/s)软密封：A级 (零泄漏)
配套附件：1、安装法兰 2、电磁阀 3、空气过滤器
气源压力：0.4~0.6MPa 电磁阀电压：DC24V、AC220V
Z673X-16C气动刀型闸阀主要外形连接尺寸(mm)：
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 MPa |
50 |
48 |
90 |
110 |
335 |
4-M12 |
1.0 MPa |
50 |
48 |
100 |
125 |
335 |
4-M16 |
|
65 |
48 |
110 |
130 |
363 |
4-M12 |
65 |
48 |
120 |
145 |
363 |
4-M16 |
||
|
80 |
51 |
125 |
150 |
395 |
4-M16 |
80 |
51 |
135 |
160 |
395 |
4-M16 |
||
|
100 |
51 |
145 |
170 |
465 |
4-M16 |
100 |
51 |
155 |
180 |
465 |
8-M16 |
||
|
125 |
57 |
175 |
200 |
530 |
8-M16 |
125 |
57 |
185 |
210 |
530 |
8-M16 |
||
|
150 |
57 |
200 |
225 |
630 |
8-M16 |
150 |
57 |
210 |
240 |
630 |
8-M20 |
||
|
200 |
70 |
255 |
280 |
750 |
8-M16 |
200 |
70 |
265 |
295 |
750 |
8-M20 |
||
|
250 |
70 |
310 |
335 |
900 |
12-M16 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
||
|
300 |
76 |
362 |
395 |
1120 |
12-M20 |
300 |
76 |
368 |
400 |
1120 |
12-M20 |
||
|
350 |
76 |
412 |
445 |
1260 |
12-M20 |
350 |
76 |
428 |
460 |
1260 |
16-M20 |
||
|
400 |
89 |
462 |
495 |
1450 |
16-M20 |
400 |
89 |
482 |
515 |
1450 |
16-M22 |
||
|
450 |
89 |
518 |
550 |
1600 |
16-M20 |
450 |
89 |
532 |
565 |
1600 |
20-M22 |
||
|
500 |
114 |
568 |
600 |
1800 |
16-M20 |
500 |
114 |
585 |
620 |
1800 |
20-M22 |
||
|
600 |
114 |
670 |
705 |
2300 |
20-M22 |
600 |
114 |
685 |
725 |
2300 |
20-M27 |
