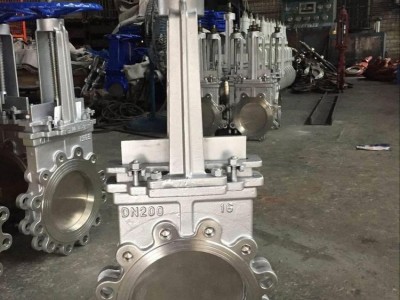

手动物料切断阀、耐磨对夹式刀闸阀

PZ73X/H/Y-10C/16P手动物料切断阀、耐磨对夹式刀闸阀工作性能及安装

手动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。本类阀门在管道中一般应当水平安装。

手动物料切断阀、耐磨对夹式刀闸阀的安装使用

1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;

2.各连接部位螺栓,要求均匀拧紧;

3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;

4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;

5.用户在安装阀门时,必须预留阀门驱动的必要空间;

6.驱动装置的接线须按线路图进行;

7.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封

手动物料切断阀、耐磨对夹式刀闸阀属阀门技术领域。所要解决的问题是提供一种结构长度短、体积小、密封可靠、使用寿命长的煤气刀闸阀。构成中包括阀体、闸板、阀盖、阀杆和传动机构，其特点为，阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。本实用新型具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等优点。适宜在含粉尘或焦油的煤气管线中使用。

手动物料切断阀、耐磨对夹式刀闸阀主要性能规范

公称压力(MPa)	壳体试验(MPa)	密封试验(MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	纸浆、污水、煤浆、灰、渣水混和物

手动物料切断阀、耐磨对夹式刀闸阀主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

手动物料切断阀、耐磨对夹式刀闸阀主要外形及连接尺寸(mm)

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
