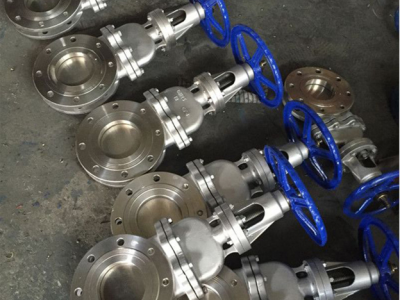

点击图片查看原图
DMZ73X-10C手动暗杆式刀形闸阀，不锈钢暗杆闸板阀，对夹式暗杆刀形闸阀又名煤气刀闸阀，阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面 与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。
手动暗杆式刀形闸阀，不锈钢暗杆闸板阀，对夹式暗杆刀形闸阀产品特点
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
手动暗杆式刀形闸阀，不锈钢暗杆闸板阀，对夹式暗杆刀形闸阀应用范围：
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。
手动暗杆式刀形闸阀，不锈钢暗杆闸板阀，对夹式暗杆刀形闸阀主要零部件材质
|
阀体、上盖 |
碳钢、不锈钢 |
|
闸板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶、四氟、不锈钢、 硬质合金 |
手动暗杆式刀形闸阀，不锈钢暗杆闸板阀，对夹式暗杆刀形闸阀主要性能规范
|
公称压力 |
PN |
|
壳体试验 |
15XPN |
|
密封试验 |
11XPN |
|
工作温度 |
橡胶≤ 80℃四氟密封≤180℃硬密封≤425℃ |
|
运用介质 |
纸浆、污水、煤气等 |
手动暗杆式刀形闸阀，不锈钢暗杆闸板阀，对夹式暗杆刀形闸阀主要外形及连接尺寸
|
公称压力 PN（MPa） |
公称通径 DN（mm） |
L |
D |
D1 |
D2 |
H |
N-M |
Do |
|
1.0 |
150 |
70 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
200 |
80 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
|
|
250 |
85 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
|
|
300 |
100 |
440 |
400 |
368 |
780 |
12-M20 |
400 |
|
|
350 |
100 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
|
|
400 |
110 |
565 |
515 |
482 |
990 |
16-M22 |
400 |
|
|
450 |
120 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
|
|
500 |
130 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
|
|
600 |
140 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
|
|
800 |
190 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
|
|
900 |
200 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
|
|
1000 |
|
1220 |
1160 |
115 |
2780 |
28-M33 |
配电动 |
DMZ73F手动暗杆式刀型闸阀安装要点：
1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2、安装在保温管道上的各类手动阀门，手柄均不得向下。
3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门 壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5、带传动机构的闸阀，按产品使用说明书的规定安装
