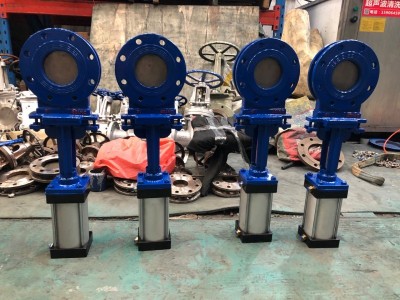

点击图片查看原图
气动硬密封刀型闸阀PZ673H-10C特征：
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻。
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏。
4、其结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点。
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。
6、此耐磨刀闸阀主要特点是通径全橡胶密封阀座，具有很强抗磨损特性和全通径流通性。特别适合于碱厂、旋流器配套阀及那些要求阀门耐磨的工矿管道上使用。
气动硬密封刀型闸阀本应用范围：
1、采矿、钢铁工业：用于煤浆、滤碴浆等。
2、净化装置：用于废水、泥浆、污物及带有悬浮物的澄清水。
3、造纸工业：用于任何浓度纸浆、料水混合物。
4、制糖工业：用于甜菜洗涤、糖浆、榨汁、果汁等。
5、食品工业：用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
6、电站除灰：用于灰渣浆。
气动硬密封刀型闸阀性能参数】
|
基本型号 |
PZ673H |
PZ673Y |
PZ673F |
|||
|
工作压力（MPa） |
1.6~2.5 Calss150 |
|||||
|
口径(mm) |
DN50-DN2000 2″-80″ |
|||||
|
适用介质 |
水、油、气、醋酸类、硝酸类等其他介质 |
|||||
|
可选材料 |
阀体 |
WCB CF8 CF8M CF3 CF3M |
||||
|
闸板 |
WCB CF8 CF8M CF3 CF3M |
|||||
|
阀杆 |
WCB CF8 CF8M CF3 CF3M |
|||||
|
密封面 |
不锈钢 司太立合金 碳化钨PTFE |
|||||
|
填料 |
柔性石墨PTFE |
|||||
|
气动硬密封刀型闸阀主要性能参数 |
|
|||||
|
型号 |
PN |
工作压力/ MPa |
适用温度/℃ |
适用介质 |
|
|
|
PZ673H-10C~16C |
10~16 |
1.0~1.6 |
≤100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
|
|
PZ673F-10P~16P |
|
|||||
|
PZ673Y-10P~16P |
||||||
气动硬密封刀型闸阀外型及连接尺寸
MPa
DN
L
D1
D2
H
n-M
MPa
DN
L
D1
D2
H
n-M
0.6
50
50
90
110
335
4-M12
1.0
250
70
320
350
900
12-M20
65
50
110
130
363
4-M12
300
80
368
400
1120
12-M20
80
50
125
150
395
4-M16
350
90
428
460
1260
16-M20
100
50
145
170
465
4-M16
400
100
482
515
1450
16-M22
125
50
175
200
530
8-M16
450
120
532
565
1600
20-M22
150
60
200
225
630
8-M16
500
130
585
620
1800
20-M22
200
60
255
280
750
8-M16
600
140
685
725
2300
20-M27
250
70
310
335
900
12-M16
1.6
50
65
100
125
335
4-M16
300
80
362
395
1120
12-M20
65
65
120
145
363
4-M16
350
90
412
445
1260
12-M20
80
70
135
160
395
8-M16
400
100
462
495
1450
16-M20
100
70
155
180
480
8-M16
450
120
518
550
1600
16-M20
125
70
185
210
540
8-M16
500
130
568
600
1800
16-M20
150
80
210
240
645
8-M20
600
140
670
705
2300
20-M22
200
80
265
295
770
12-M20
1.0
50
50
100
125
335
4-M16
250
94
320
355
920
12-M22
65
50
120
145
363
4-M16
300
98
375
410
1150
12-M22
80
50
135
160
395
4-M16
350
100
435
470
130
16-M22
100
50
155
180
465
8-M16
400
110
485
525
1500
16-M27
125
50
185
210
530
8-M16
450
120
545
585
1650
20-M27
150
60
210
240
630
8-M20
500
130
608
650
1850
20-M30
200
60
265
295
750
8-M20
600
140
718
770
2360
20-M36
