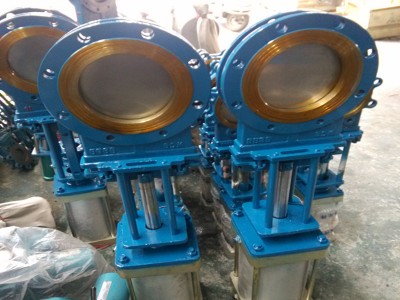

PZ643W气动刀型闸板阀、耐磨刀形闸板阀是一种具有轻型、结构简单小巧、密封性能可靠、使用寿命长、具有切断介质等优点，其密封原理是通过闸板在关闭到底时，闸板斜切面碰到阀体上的锲块使得闸板紧靠密封面起到密封效果，并且闸板底部的斜切面具有切断介质的功能，使得阀门不易受介质的堵塞卡阻。其结构可以做成硬密封、软密封，可以根据客户对密封要求选型。
因采用刀型闸板，具有良好的剪切作用，zui适宜于浆料、粉粒料、纤维等难以控制的流体，广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择，并且可依据现场控制需求，配备电动或气动执行器，实现阀门的自动化操作。
PZ643W气动刀型闸板阀、耐磨刀形闸板阀适用介质
适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。
气动执行器可选附件：
1、 单或双控电磁阀(有24V、220V等电压供选择，必要时可选取防爆电磁阀)。
2、 接近开关。
3、 气源处理三联件(包括减压阀、过滤器、油雾器)。
4、 电/气动阀门定位器(调节型用)。
PZ643W气动刀型闸板阀、耐磨刀形闸板阀产品性能参数
|
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）主要性能参数 |
||||
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
PZ673H-10C~16C |
10~16 |
1.0~1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
PZ673F-10P~16P |
||||
|
PZ673Y-10P~16P |
||||
PZ643W气动刀型闸板阀、耐磨刀形闸板阀产品零部件材料
|
PZ673H、PZ673F、PZ673Y 型气动刀型闸阀（刀闸阀）零部件材料 |
|||||
|
型号 |
材料 |
|
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
|
PZ673H-10C~16C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
|
PZ673F-10P~16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
||
|
PZ673Y-10P~16P |
CF8 (304) |
0Cr18Ni9 (304) |
|
||
PZ643W气动刀型闸板阀、耐磨刀形闸板阀产品外形及结构尺寸 (PN10)
|
PZ673H、PZ673F、PZ673Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm) |
||||||
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
|
200 |
60 |
335 |
295 |
265 |
540 |
8×M20 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
