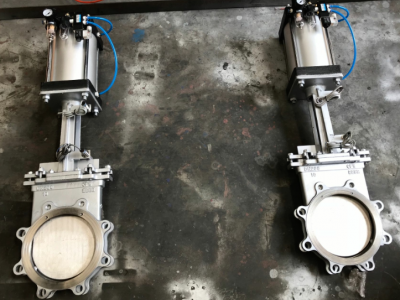

PZ643X-10P气动刀型闸阀

产品名称：PZ643X-10P气动刀型闸阀，气动法兰式刀形闸阀

产品类别：圆型刀闸阀
产品型号：PZ643X-10C 、PZ643F-10C 、PZ643W-10P
外型结构:凸耳、梅花、圆型
公称通径范围：DN50-DN2000
公称压力范围：国标、美标、日标、德标、英标
气源压力:0.4-0.8MPa
材质：铸钢、不锈钢
闸板材质： 2Cr13、201、304、316、316L
适用温度：≤300℃
泄漏等级：D级（1×DNmm3/s）
连接形式：法兰、对夹
阀座密封圈：丁腈橡胶、三元乙丙橡胶、四氟、
堆焊2Cr13、本体密封、堆焊硬质合金
填料密封：含油四氟盘根
PZ643X-10P气动刀型闸阀适用介质：适用于矿山电厂的选煤、排渣、食品、造纸、医药、化工等管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口等介质。

 主要零部件材料：
阀体、上盖 碳钢、不锈钢
阀板 不锈钢
阀杆 不锈钢
密封圈 橡胶、四氟、不锈钢、硬质合金

PZ643X-10P气动刀型闸阀主要性能规范：
公称压力 PN
壳体试验 1.5 Mpa
密封试验 1.1 Mpa
工作温度 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质 糖浆、纸浆、污水、煤浆、灰、渣水混合物


执行标准;

设计制造 Design and manufacture: JB/T8691-1998
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
PZ643X-10P气动刀型闸阀主要外形尺寸：

MPa DN L D D1 D2 H N-M D0 W(Kg)
1.0 50 43 160 125 100 285 4-M16 180 8
65 46 180 145 120 298 4-M16 180 10
80 46 195 160 135 315 4-M16 220 12
100 52 215 180 155 365 8-M16 220 14
125 56 245 210 185 400 8-M16 230 22
150 56 280 240 210 475 8-M20 280 29
200 60 335 295 265 540 8-M20 360 38
250 68 390 350 320 630 12-M20 360 66
300 78 440 400 368 780 12-M20 400 100
350 78 500 460 428 885 16-M20 400 119
400 102 565 515 482 990 16-M22 400 195
450 114 615 565 532 1100 20-M22 530 285
500 127 670 620 585 1200 20-M22 530 389
600 154 780 725 685 1450 20-M27 600 529
