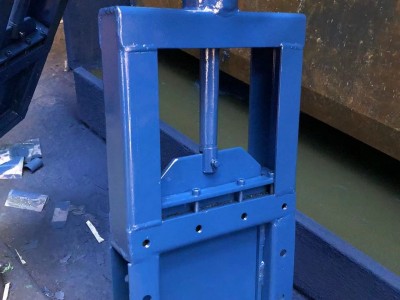

气动不锈钢闸门、双向止水不锈钢气动闸板阀概述 其中门框和闸板均由优质不锈钢、灰口铸铁或球墨铸铁制成、导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门、其导轨可与门框浇注成一体）、导轨长度一般为闸门全开启高度的1/2～1/3、因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压 能力大。 2.通过楔块装置的楔紧达到密封、密封材料为铜合金或橡胶、并经精密加工后配研、故密封性好。 3.采用预埋钢板或预埋螺栓式安装、安装、调试、使用、维护方便、使用寿命长。 4.品种规格齐全、适应性广。 5.与启闭机配套使用、闸门为工作部分、启闭机为闸门开启与关闭的执行部分、启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转、驱 动传动螺母或螺杆转动使闸轴作垂直升降运动、从而开启或关闭闸门、达到 水、关水或调节水位的目的。
气动不锈钢闸门、双向止水不锈钢气动闸板型号与规格：
1、圆形闸门：明杆式 ZMY DN300～DN1500mm
2.铸铁镶铜圆闸门主要性能指标： a）闸门密封面配合间隙≤0.1㎜、密封座厚度大于10㎜。 b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水PH值：5～10 e）安装位置：正常状态下正向迎水、处于铅垂状态。 f）大工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min、不大于1.5m/min。 h）闸框距边壁距离≥300㎜、距池底距离≥150㎜～250㎜。
气动不锈钢闸门、双向止水不锈钢气动闸板品用途：
铸铁镶铜圆闸门主要用于给排水、防汛、灌溉、水利、水电工程中、用来截止、疏通水流或起调节水位的作 用。闸门可分为ZMF方形、ZMY圆形、和ZML法兰圆闸门三类、根据建设部通用标准。它采用独特的外弧形设计、结构合理、受 力均匀、采用优质灰口铸铁或球墨铸铁、不锈钢制造、止水密封面镶铜条或橡胶、并经精密加工后配研、达到平面接触密封、密封性能好、当密封止水性能下降时、可通过楔块置的调整加以解决。
气动不锈钢闸门、双向止水不锈钢气动闸板的外形安装尺寸：
规格型号 口径 安装尺寸（mm) 配启闭机(t) 使用水头 重量（kg)
D A B D1 H F n*d 直径
MXY-200 200 382 210 230 450 100 4*M16 18 0.5 4 60
MXY-250 250 426 250 280 550 100 4*M18 20 0.5 4 80
MXY-300 300 494 300 330 650 100 4*M18 20 0.5 4 100
MXY-400 400 586 400 430 800 100 4*M20 22 1 4 140
MXY-450 450 642 450 482 900 110 4*M20 22 1 4 180
MXY-500 500 706 500 534 1000 110 4*M22 24 1 4 200
MXY-600 600 826 600 636 1200 120 4*M22 24 2 6 240
MXY-700 700 940 700 738 1400 120 4*M24 28 2 6 280
MXY-800 800 1040 800 840 1600 120 4*M24 28 2 6 320
MXY-900 900 1290 900 950 1800 120 4*M26 28 3 6 360
MXY-1000 1000 1380 1000 1050 2000 140 4*M28 30 3 6 400
MXY-1200 1200 1600 1200 1250 2400 140 4*M30 34 3 6 500
规格型号 口径 安装尺寸（mm) 配启 闭机 （T) 适用 水头 (m) 重量(kg)
D B D1 F 直径d H n*d
MXY-1400 1400 1570 1440 80 28 2300 4*525 3 6 750
MXY-1500 1500 1680 1540 100 28 2500 4*575 5 6 850
MXY-1600 1600 1780 1640 100 28 2600 4*600 5 6 1000
MXY-1700 1700 1880 1740 100 28 2800 4*650 5 6 1120
MXY-1800 1800 1980 1840 100 28 2900 4*675 8 6 1250
MXY-1900 1900 2100 1940 120 28 3100 4*725 8 6 1460
MXY-2000 2000 2200 2040 120 28 3200 4*750 8 6 1600
1、将闸门起吊至安装位置，注意尽量使闸板、闸框整体起吊，当闸门规格 太大或拘于现场位置无法整体起吊时，可将闸板与闸框拆解后分别起吊，但需注意保护好密封面。
2、将闸门整体吊起至安装位置处，使闸门就位，用膨胀螺柱将闸框固定在墙上，并用吊铅锤线及水平仪的方法检查闸门安装是否符合平面度和垂直度为 0.5~1%的要求;
3、调整闸门密封面的垂直度，通过调整闸门的螺栓，使闸门密封面的垂直度误差小于 1/1000mm，并再次复核闸门左右方向倾斜度后，把四个角部及中部的螺栓用垫铁垫实，上一个螺母，通过上、下两个螺母调节密封面的垂直度误差， ，使其固定牢固。
4、需使闸板与闸框吻合，用塞尺检查上、下密封面的间隙，使间隙保持在0.1mm 以内，间隙超标时，可在该处的闸框背面垫入斜铁，同时将膨胀螺栓略为旋松，直至间隙合格为止。
5、将闸门四周的混凝土面用膨胀混凝土二次浇灌、捣固，注意不得采用素混凝土，浇灌后应用振动泵捣固坚实，二次浇灌混凝土完全凝固后，再逐一检查紧固螺母。
6、规格较大闸门将导轨就位安装，注意保持导轨与门框的直线度小于 2mm。
7、启闭机穿过丝杠，旋入丝杠螺母中。
8、在启闭机底板上画出相应的十字线，将启闭机组件初步就位，摇动手轮。
9、安装轴导架，注意套管部分套在相应的分段处。
10、复查丝杆的垂直度误差小于 1/500mm，全长累计小于 5mm，然后将启闭机(支座)底板与预预埋板焊固。
11、转动摇把，检查门体在门框中是否上下滑动灵活，楔紧是否到位。 12、试放水看闸门止水效果是否良好，如漏水应查明原因，重新调试，直至不 漏水为止。
