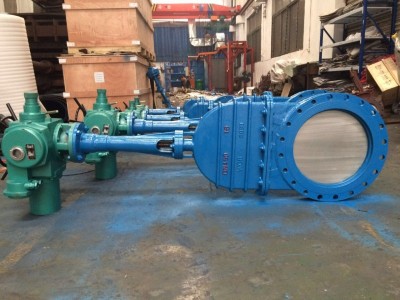

点击图片查看原图
DMZ973H/W-10C/16P电动不锈钢带盖刀闸阀、高温带盖刀闸阀电动装置参数：
1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65,可直接用于户外。
3、防水型：防水型产品具有防尘、防浸水(IP67)的外壳防护等级。
4、防爆型(EX)：防爆等级为DII BT4/DII CT4(不含乙炔)。
5、环境温度：-20℃～40℃。
6、可选：配电气控制器。
电动不锈钢带盖刀闸阀、高温带盖刀闸阀性能参数
|
主要性能参数 |
||||
|
型号 |
PN |
工作压力 / MPa |
适用温度 /℃ |
适用介质 |
|
PZ973H-10C |
10~16 |
1.0~1.6 |
≤ 100 |
纸浆、污水、煤浆、灰渣水泥混合物 |
|
PZ973H-16C |
||||
|
PZ973F-10P |
||||
|
PZ973F-16P |
||||
|
PZ973Y-10P |
||||
|
PZ973Y-16P |
||||
电动不锈钢带盖刀闸阀、高温带盖刀闸阀产品零部件材料
|
零部件材料 |
|||||
|
型号 |
材料 |
|
|||
|
阀体 |
阀杆 |
密封面 |
填料 |
|
|
|
PZ973H-10C |
WCB |
2Cr13 |
硬质合金、聚四氟乙烯 |
V型聚四氟乙烯、柔性石墨环 |
|
|
PZ973H-16C |
|||||
|
PZ973F-10P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|||
|
PZ973F-16P |
|||||
|
PZ973Y-10P |
CF8 (304) |
0Cr18Ni9 (304) |
|||
|
PZ973Y-16P |
|||||
电动不锈钢带盖刀闸阀、高温带盖刀闸阀产品外形及结构尺寸 (PN10)
|
外形及结构尺寸 (mm) |
|||||||
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
D0 |
|
50 |
43 |
160 |
125 |
100 |
285 |
4×M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
298 |
4×M16 |
180 |
|
80 |
46 |
195 |
160 |
135 |
315 |
4×M16 |
220 |
|
100 |
52 |
215 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
245 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
280 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
335 |
295 |
365 |
540 |
8×M20 |
360 |
|
250 |
68 |
390 |
350 |
320 |
630 |
12×M20 |
360 |
|
300 |
78 |
440 |
400 |
368 |
780 |
12×M20 |
400 |
|
350 |
78 |
500 |
460 |
428 |
885 |
16×M20 |
400 |
|
400 |
102 |
565 |
515 |
482 |
990 |
16×M22 |
400 |
|
450 |
114 |
615 |
565 |
532 |
1100 |
20×M22 |
530 |
|
500 |
127 |
670 |
620 |
585 |
1200 |
20×M22 |
530 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
20×M27 |
600 |
|
800 |
190 |
1010 |
950 |
898 |
2000 |
24×M30 |
680 |
电动不锈钢带盖刀闸阀、高温带盖刀闸阀产品外形及结构尺寸 (PN16)
|
外形及结构尺寸 (mm) |
|||||||
|
DN |
L |
D |
D1 |
D2 |
H |
z×M |
D0 |
|
50 |
43 |
160 |
125 |
99 |
285 |
4×M16 |
180 |
|
65 |
46 |
185 |
145 |
120 |
295 |
4×M16 |
180 |
|
80 |
46 |
200 |
160 |
135 |
315 |
8×M16 |
220 |
|
100 |
52 |
220 |
180 |
155 |
365 |
8×M16 |
220 |
|
125 |
56 |
250 |
210 |
185 |
400 |
8×M16 |
230 |
|
150 |
56 |
285 |
240 |
210 |
475 |
8×M20 |
280 |
|
200 |
60 |
340 |
295 |
265 |
540 |
12×M20 |
360 |
|
250 |
68 |
405 |
355 |
310 |
630 |
12×M22 |
360 |
|
300 |
78 |
460 |
410 |
375 |
780 |
12×M22 |
400 |
|
350 |
78 |
520 |
470 |
435 |
885 |
16×M22 |
400 |
|
400 |
102 |
580 |
525 |
485 |
990 |
16×M27 |
400 |
|
450 |
114 |
640 |
585 |
545 |
1100 |
20×M27 |
530 |
|
500 |
127 |
715 |
650 |
609 |
1200 |
20×M30 |
530 |
|
600 |
154 |
840 |
770 |
720 |
1450 |
20×M36 |
600 |
|
800 |
190 |
1025 |
950 |
898 |
2000 |
24×M36 |
680 |
