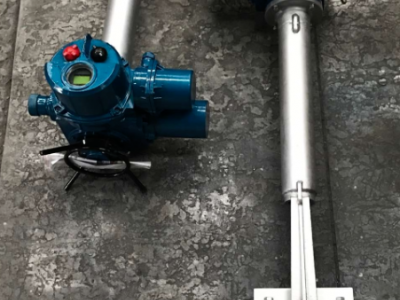

点击图片查看原图
PZ973W-10NR高温排渣闸阀、电动耐磨高温排渣闸阀、高温刀闸阀用于颗粒、电厂灰渣，纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。
作用：主要用于排空、卸放管路中的介质。
适用介质：粉尘、污水纸浆、污水、煤浆、灰、渣水混合物等。
应用：主要用于矿山电厂的选煤、排矸、排渣，亦可用于污水处理。
连接形式：对夹(梅花形、凸耳式、单夹式)、法兰等
|
公称压力 （ MPa ） |
壳体试验 （ MPa ） |
密封试验 （ MPa ） |
工作温度 |
使用介质 |
气驱动 （ MPa ） |
电驱 动 (v) |
|
0.6 |
0.9 |
0.66 |
-20 ℃ ≤ 1100 ℃ |
烟气 、灰 、渣水混和物、空气混和物、 |
0.4~0.6 |
220 380 |
|
1.0 |
1.5 |
1.1 |
||||
|
1.6 |
2.4 |
1.8 |
高温排渣闸阀、电动耐磨高温排渣闸阀、高温刀闸阀采用标准
|
项目名称 采用标准 |
可选标准 |
|
设计制造验收JB/T 8691 |
MSS SP-81 |
|
阀门结构长度GB/T 15188.2-1994 |
TAPPI TIS 405.8 |
|
阀门法兰连接JB/T 79-1994 |
ANSI B16.5 |
|
阀门检验和试验GB/T 13927-1992 |
JB/T 9092-1999 |
|
阀门供货要求GB/T 12252 |
—— |
|
阀门标志GB 12220-1989 |
IS0 5209：87 |
高温排渣闸阀、电动耐磨高温排渣闸阀、高温刀闸阀主要零部件材质
|
序号 |
零件名称 |
材 料 |
序号 |
零件名称 |
材 料 |
|
1 |
阀体 |
310S、WCB、304、316、316L |
9 |
键 |
碳钢 |
|
2 |
阀座 |
橡胶 /四氟/不锈钢/硬质合金 |
10 |
螺母 |
不锈钢 |
|
3 |
闸板 |
碳钢 /不锈钢 |
11 |
电动装置 |
组合件 |
|
4 |
六角螺母 |
碳素钢 |
12 |
填料 |
PTFE/石墨 |
|
5 |
阀杆 |
不锈钢 /碳钢 |
13 |
压盖 |
不锈钢 /碳钢/铸铁/球墨铸铁 |
|
6 |
支架 |
不锈钢 /碳钢/球墨铸铁/灰铸铁 |
14 |
六角螺母 |
碳素钢 |
|
7 |
轴承 |
合金钢 |
15 |
螺栓 |
碳素钢 |
|
8 |
阀杆螺母 |
铝青铜合金 |
- |
- |
- |
高温排渣闸阀、电动耐磨高温排渣闸阀、高温刀闸阀主要外形及连接尺寸(mm)
|
公称压力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
C |
D |
N-Φ |
电装型号 |
|
0.6 MPa |
50 |
48 |
90 |
110 |
600 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
65 |
48 |
110 |
130 |
670 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
|
80 |
51 |
125 |
150 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
100 |
51 |
145 |
170 |
700 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
125 |
57 |
175 |
200 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
150 |
57 |
200 |
225 |
790 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
200 |
70 |
255 |
280 |
850 |
215 |
125 |
363 |
197 |
8-M16 |
DZ15 |
|
|
250 |
70 |
310 |
335 |
1100 |
215 |
125 |
363 |
197 |
12-M16 |
DZ20 |
|
|
300 |
76 |
362 |
395 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
|
350 |
76 |
412 |
445 |
1280 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
|
400 |
89 |
462 |
495 |
1460 |
215 |
125 |
363 |
197 |
16-M20 |
DZ45 |
|
|
450 |
89 |
518 |
550 |
1600 |
240 |
235 |
437 |
277 |
16-M20 |
DZ45 |
|
|
500 |
114 |
568 |
600 |
1800 |
240 |
235 |
437 |
277 |
16-M20 |
DZ60 |
|
|
600 |
114 |
670 |
705 |
2100 |
240 |
235 |
437 |
277 |
20-M22 |
DZ60 |
|
|
700 |
127 |
775 |
810 |
2300 |
274 |
260 |
526 |
283 |
24-M22 |
DZ90 |
|
|
800 |
127 |
880 |
920 |
2500 |
274 |
260 |
526 |
283 |
24-M27 |
DZ120 |
|
|
900 |
154 |
980 |
1020 |
2700 |
319 |
295 |
554 |
309 |
24-M27 |
DZ180 |
|
|
1000 |
165 |
1080 |
1120 |
2900 |
319 |
295 |
554 |
309 |
28-M27 |
DZ250 |
|
|
1200 |
190 |
1295 |
1340 |
2300 |
319 |
295 |
554 |
309 |
32-M27 |
DZ250 |
|
|
1.0 MPa |
50 |
48 |
100 |
125 |
600 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
65 |
48 |
120 |
145 |
670 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
80 |
51 |
135 |
160 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
100 |
51 |
155 |
180 |
700 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
125 |
57 |
185 |
210 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
150 |
57 |
210 |
2400 |
790 |
215 |
125 |
363 |
197 |
8-M20 |
DZ15 |
|
|
200 |
70 |
265 |
295 |
850 |
215 |
125 |
363 |
197 |
8-M20 |
DZ20 |
|
|
250 |
70 |
320 |
350 |
1140 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
|
300 |
76 |
368 |
400 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
|
350 |
76 |
428 |
460 |
1280 |
215 |
125 |
363 |
197 |
16-M20 |
DZ30 |
|
|
400 |
89 |
482 |
515 |
1460 |
240 |
235 |
437 |
277 |
16-M22 |
DZ45 |
|
|
450 |
89 |
532 |
565 |
1600 |
240 |
235 |
437 |
277 |
20-M22 |
DZ45 |
|
|
500 |
114 |
585 |
620 |
1800 |
240 |
235 |
437 |
277 |
20-M22 |
DZ60 |
|
|
600 |
114 |
685 |
725 |
2100 |
240 |
235 |
437 |
277 |
20-M27 |
DZ60 |
