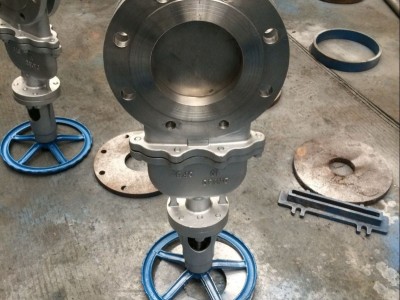

DMZ73H/W/Y-10C/16P手动高温暗板刀型闸阀，耐磨刀闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。
结构特点：
手动高温暗板刀型闸阀，耐磨刀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
设计制造 Design and manufacture:JB/T8691-1998
手动高温暗板刀型闸阀，耐磨刀闸阀试行标准：
设计制造： JB/T8691-1998
结构长度： GB/T151882-94
法兰连接： GB/T91131-2000、JB/T79-94
试验与验收： GB/T13927-92
结构长度 structural length: GB/T15188.2-94
法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94
试验与验收 testing and acceptance: GB/T13927-92
手动高温暗板刀型闸阀，耐磨刀闸阀主要零部件材质 Key parts material
阀体、上盖Valve body, upper cap
碳钢、不锈钢Carbon steel, stainless steel
阀板Valve plate
不锈钢stainless steel
阀杆Stem
不锈钢stainless steel
密封圈Seal ring
橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy
手动高温暗板刀型闸阀，耐磨刀闸阀主要性能规范 Key performance indicators
公称压力Nominal pressure
PN
壳体试验Casing test
1.5XPN
密封试验Leak test
1.1XPN
工作温度Operating temperature
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
Rubber ≤80℃, PTFE≤180℃, hard sealing ≤425℃
适用介质Working medium
纸浆、污水、煤煤气等paper pulp, sewage, coal slurry
手动高温暗板刀型闸阀，耐磨刀闸阀主要外形及连接尺寸Profile and connection dimension Unit:mm
公称压力Nominal pressure（MPa）
公称通径Nominal through diameter（mm）
L
D
D1
D2
H
N-M
D0
1.0
150
70
280
240
210
475
8-M20
280
200
80
335
295
265
540
8-M20
360
250
85
390
350
320
630
12-M20
360
300
100
440
400
368
480
12-M20
400
350
100
500
460
428
885
16-M20
400
400
110
565
515
782
990
16-M22
400
450
120
615
565
532
1100
20-M22
530
500
130
670
620
585
1200
20-M22
530
600
140
780
725
685
1450
20-M27
600
700
165
895
840
800
1700
24-M27
600
800
190
1010
950
905
2000
24-M30
680
900
200
1110
1050
1005
2300
28-M30
680
1000
1220
1160
1150
2780
28-M33
配电动Electric
