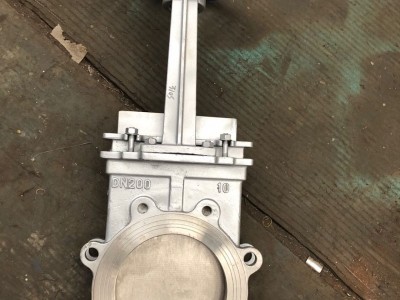

气动灰库系统阀门、手动粉煤灰阀门、粉煤灰耐磨出料阀，耐磨刀型插板阀采用全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得*密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。
气动灰库系统阀门、手动粉煤灰阀门、粉煤灰耐磨出料阀阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、2520、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
应用范围：
采矿、钢铁工业——用于煤浆、滤碴浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。
电站除灰——用于灰渣浆。
气动灰库系统阀门、手动粉煤灰阀门、粉煤灰耐磨出料阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
气动灰库系统阀门、手动粉煤灰阀门、粉煤灰耐磨出料阀性能参数：
|
公称压力 |
PN |
|
壳体试验 |
1.5 Mpa |
|
密封试验 |
1.1 Mpa |
|
工作温度 |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤1150℃ |
|
适用介质 |
糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
零件材质：
|
阀体、上盖 |
碳钢、不锈钢 |
|
阀板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶、四氟、不锈钢、硬质合金 |
气动灰库系统阀门、手动粉煤灰阀门、粉煤灰耐磨出料阀公称通径及连接尺寸:
|
公称 |
公称 |
长度 |
法兰 |
螺栓 |
连接 |
H |
N-M |
公称 |
公称 |
长度 |
法兰 |
螺栓 |
连接 |
H |
N-M |
|
0.6 |
50 |
50 |
140 |
110 |
90 |
650 |
4-M12 |
1.0 |
350 |
90 |
500 |
460 |
428 |
1300 |
16-M20 |
|
65 |
50 |
160 |
130 |
110 |
680 |
4-M12 |
400 |
100 |
565 |
515 |
482 |
1500 |
16-M22 |
||
|
80 |
50 |
185 |
150 |
125 |
700 |
4-M16 |
450 |
120 |
615 |
565 |
532 |
1700 |
20-M22 |
||
|
100 |
50 |
205 |
170 |
145 |
750 |
4-M16 |
500 |
130 |
670 |
620 |
585 |
1800 |
20-M22 |
||
|
125 |
50 |
235 |
200 |
175 |
780 |
8-M16 |
600 |
130 |
780 |
725 |
685 |
2100 |
20-M27 |
||
|
150 |
70 |
260 |
225 |
200 |
860 |
8-M16 |
700 |
160 |
895 |
840 |
800 |
2300 |
24-M27 |
||
|
200 |
70 |
315 |
280 |
255 |
920 |
8-M16 |
800 |
160 |
1010 |
950 |
905 |
2600 |
24-M30 |
||
|
250 |
70 |
370 |
335 |
310 |
1010 |
12-M16 |
900 |
160 |
1110 |
1050 |
1005 |
3000 |
28-M30 |
||
|
300 |
80 |
435 |
395 |
362 |
1200 |
12-M20 |
1000 |
160 |
1220 |
1160 |
1115 |
3200 |
28-M30 |
||
|
350 |
90 |
485 |
445 |
412 |
1300 |
12-M20 |
1200 |
200 |
1450 |
1380 |
1325 |
3500 |
32-M36 |
||
|
400 |
100 |
535 |
495 |
462 |
1500 |
16-M20 |
1.6 |
50 |
50 |
160 |
125 |
100 |
650 |
4-M16 |
|
|
450 |
120 |
590 |
550 |
518 |
1700 |
16-M20 |
65 |
50 |
180 |
145 |
120 |
680 |
4-M16 |
||
|
500 |
130 |
640 |
600 |
568 |
1800 |
16-M20 |
80 |
50 |
195 |
160 |
135 |
700 |
8-M16 |
||
|
600 |
130 |
755 |
705 |
670 |
2100 |
20-M22 |
100 |
50 |
215 |
180 |
155 |
750 |
8-M16 |
||
|
125 |
50 |
245 |
210 |
185 |
780 |
8-M16 |
|||||||||
|
700 |
160 |
860 |
810 |
775 |
2300 |
24-M22 |
150 |
70 |
280 |
240 |
210 |
860 |
8-M20 |
||
|
800 |
160 |
975 |
920 |
880 |
2600 |
24-M27 |
200 |
70 |
3 35 |
295 |
265 |
920 |
12-M20 |
||
|
900 |
160 |
1075 |
1020 |
980 |
3000 |
24-M27 |
250 |
70 |
405 |
355 |
320 |
1010 |
12-M22 |
||
|
1000 |
160 |
1175 |
1120 |
1080 |
3200 |
28-M27 |
300 |
80 |
460 |
410 |
375 |
1200 |
12-M22 |
||
|
1200 |
200 |
1400 |
1340 |
1295 |
3500 |
32-M30 |
350 |
90 |
520 |
470 |
435 |
1300 |
16-M22 |
||
|
1.0 |
50 |
50 |
160 |
125 |
100 |
650 |
4-M16 |
400 |
100 |
580 |
525 |
485 |
1500 |
16-M27 |
|
|
65 |
50 |
180 |
145 |
120 |
680 |
4-M16 |
450 |
120 |
640 |
585 |
545 |
1700 |
20-M27 |
||
|
80 |
50 |
195 |
160 |
135 |
700 |
4-M16 |
500 |
130 |
705 |
650 |
608 |
1800 |
20-M30 |
||
|
100 |
50 |
215 |
180 |
155 |
750 |
8-M16 |
600 |
130 |
840 |
770 |
718 |
2100 |
20-M36 |
||
|
125 |
50 |
245 |
210 |
185 |
780 |
8-M16 |
700 |
160 |
910 |
840 |
788 |
2300 |
24-M36 |
||
|
150 |
70 |
280 |
240 |
210 |
860 |
8-M20 |
800 |
160 |
1020 |
950 |
898 |
2600 |
24-M36 |
||
|
200 |
70 |
335 |
295 |
265 |
920 |
8-M20 |
900 |
160 |
1120 |
1050 |
998 |
3000 |
28-M36 |
||
|
250 |
70 |
390 |
350 |
320 |
1010 |
12-M20 |
1000 |
160 |
1255 |
1170 |
1110 |
3200 |
28-M42 |
||
|
300 |
80 |
440 |
400 |
368 |
1200 |
12-M20 |
1200 |
200 |
1485 |
1390 |
1325 |
3500 |
32-M48 |
