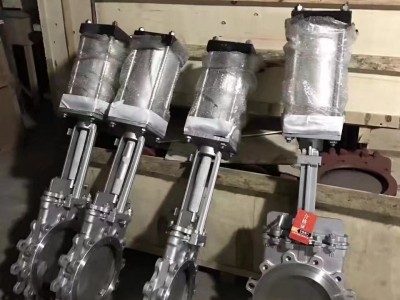

PZ673H/X/F/W/Y-10C/16P气动快速切断刀闸阀，DMZ673X气动对夹式刀型闸阀，耐磨刀型闸阀，不锈钢法兰式污水刀闸阀安装和使用
1、安装前须检查阀门型号是否与工况相符。
2、橡胶、四氟等软密封，须检查阀门内腔及密封面等部位有无杂物，如有须清洗干净。
3、用户在安装前必须考虑预留阀门驱动装置的必要空间。
4、无特殊要求,本厂电(电液)动阀门出厂时均已调试好，用户*次使用时，为防止接线错误，先手动将阀门开至半开状态，再接通电源进行空载试开,如客户自行调试电（电液）装,在安装调试期间,≥DN600阀门必须垂直安装,禁止横向安装.
5、气(液)动阀门气源必须保证供给足够气(液)压。
6、安装时各螺栓要均匀拧紧。
7、安装时不能强烈撞击阀门或任意拧动阀门零部件。
8、阀门上密封处外露的，须定期加注密封脂类。
9、在较为干燥的地区，阀门驱动装置为正齿轮时，须期加注润滑油。
10，介质流向必须于箭头方向。
气动快速切断刀闸阀主要性能规范
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
气动快速切断刀闸阀主要技术参数
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
气动快速切断刀闸阀主要外形及连接尺寸
| 公称压力 | 公称通径（mm） | L | D | D1 | D2 | H | N-M | D0 |
| 1.0 | 50 | 48 | 160 | 125 | 100 | 285 | 4-M16 | 180 |
| 65 | 48 | 180 | 145 | 120 | 298 | 4-M16 | 180 | |
| 80 | 50 | 195 | 160 | 135 | 315 | 4-M16 | 220 | |
| 100 | 50 | 215 | 180 | 155 | 365 | 8-M16 | 220 | |
| 125 | 57 | 245 | 210 | 185 | 400 | 8-M16 | 230 | |
| 150 | 57 | 280 | 240 | 210 | 475 | 8-M20 | 280 | |
| 200 | 70 | 335 | 295 | 265 | 540 | 8-M20 | 360 | |
| 250 | 70 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
| 300 | 76 | 440 | 400 | 368 | 780 | 12-M20 | 400 | |
| 350 | 76 | 500 | 460 | 429 | 885 | 16-M20 | 400 | |
| 400 | 89 | 565 | 515 | 482 | 990 | 16-M22 | 400 | |
| 450 | 89 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | |
| 500 | 114 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | |
| 600 | 114 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
| 700 | 130 | 895 | 940 | 800 | 1700 | 24-M27 | 600 | |
| 800 | 130 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | |
| 900 | 140 | 1110 | 1050 | 1005 | 2300 | 28-M30 |
