PZ973X/H/F/W-10P/16P不锈钢电动浆液阀，不锈钢刀型对夹式浆液阀，耐磨浆液阀电动装置参数： ◎电源：单相AC220V、50HZ，三相AC380V、50HZ。 ◎标准型：标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65，可直接用于户外。 ◎防水型：产品具有防尘、防浸水(IP67)的外壳防护等级。 ◎防爆型(EX)：防爆等为DⅡ BT4/DⅡ CT4(不含乙炔)。 ◎环境温度：-20℃~65℃ 确 ◎可选：配电气控制器

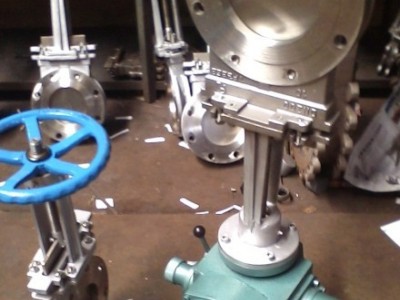

不锈钢电动浆液阀主体采用铸造，铸铁材质;链轮桨液阀由左，右阀体，U型密封圈，闸板，钢螺母，阀杆，支架，手轮等件组成，阀门启闭靠启动链轮完成，顺时旋转时，阀门关闭；反之为开放，广泛用于化工，煤炭，食品，污水，造纸，钢铁等到领域，是一种理想的密封阀门；可根据客户需要旋转安装其他驱动方式如电动装置，气动装置、电液动装置。
不锈钢电动浆液阀适用介质
采矿、钢铁工业——用于煤浆、滤渣浆等。
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
造纸工业——用于任何浓度纸浆、料水混合物。
制糖工业——用于天才洗涤、糖浆、榨汁、果汁等。
食品工业——用于洗涤和冲洗设备，粮食输送设备及麦芽糖等。
电站除灰——用于灰渣浆轮式浆液阀
不锈钢电动浆液阀主要性能规范
|
公称压力PN(MPa) |
试验压力(MPa) |
适用介质 |
工作温度(℃) |
|
|
壳体 |
密封 |
|||
|
0.6 |
0.9 |
0.66 |
煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 |
≤80℃ |
|
1.0 |
1.5 |
1.1 |
||
不锈钢电动浆液阀主要外形及连接尺寸(mm)
|
DN |
L |
D1 |
D2 |
H |
n-M |
|
|
0.6 |
1.0 |
|||||
|
50 |
48 |
48 |
100 |
125 |
330 |
4-M16 |
|
65 |
48 |
48 |
120 |
145 |
340 |
4-M16 |
|
80 |
50 |
50 |
135 |
160 |
380 |
8-M16 |
|
100 |
50 |
50 |
155 |
180 |
440 |
8-M16 |
|
125 |
50 |
50 |
185 |
210 |
500 |
8-M16 |
|
150 |
60 |
60 |
210 |
240 |
600 |
8-M20 |
|
200 |
60 |
60 |
265 |
295 |
700 |
8-M20 |
|
250 |
70 |
70 |
320 |
350 |
890 |
12-M20 |
|
300 |
70 |
80 |
368 |
400 |
1050 |
12-M20 |
|
350 |
80 |
90 |
428 |
460 |
1160 |
16-M20 |
|
400 |
80 |
120 |
482 |
515 |
1200 |
16-M22 |
