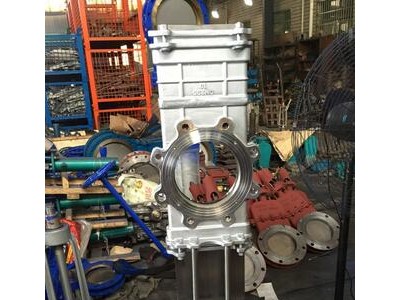

点击图片查看原图
SCZ673X/H/F/W/Y-10C/16P气动穿透式插板阀，不锈钢耐磨穿透式闸板阀是一种长行程气缸和穿透式刀闸阀组成的控制阀。穿透式刀闸阀，闸板加长并在闸板上加工一个同等通径的通孔，闸板紧贴阀座做启闭运动不脱离。这样穿透式刀闸阀在工作中更加平稳，密封性能更优越，并且介质不留阀腔内，成全流通状态。该阀门适用于排渣、纸浆、泥浆、污水等管道的控制。可广泛应用于造纸、冶金、石化、电力、化纤、制药、环保、食品等行业。本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，汽动装置应在合同中注明。
气动穿透式插板阀产品结构：
气动穿透式插板阀驱动装置可采用电动、气动、手动、伞齿轮转动等装置。气动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，气动装置应在合同中注明。
气动穿透式插板阀产品优点：
1、双向密封，带两个阀座封圈，此闸板更长且底部伸出阀体，需要两个密封填料装置。
2、闸板形成一个孔状通径，其作用是，闸板开启时，介质能全部流走，没有滞留，闸板关闭时能全部密封。
3、在介质浓度较高条件下，也能保持阀座密封，由于没有滞留区，闸板底部无介质堆积。
4、该产品适用于制糖，化学设备（干燥器、反应器）的装卸和造纸厂的浆料出口处，用于回收混有大量杂质的旧纸张。
5、阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性阀，腔不积渣，特别适合于浆体输送及粉体物粒的输送。
气动穿透式插板阀实验
|
静压寿命实验次数 |
金属密封 |
DN≤150mm |
1200次 |
|
DN≥200-400mm |
1000次 |
||
|
Dn≤150mm |
800次 |
||
|
非金属密封 |
Dn≤150mm |
1400次 |
|
|
DN≤200-400mm |
1200次 |
||
|
Dn≤450mm |
1000次 |
气动穿透式插板阀主要零部件材料及性能规范参数：
|
阀门型号 |
SCZ673F-2.5 |
SCZ673H-6 |
SCZ673H-10 |
SCZ673F-16 |
|
|
工作压力(MPa) |
0.25 |
0.6 |
1.0 |
1.6 |
|
|
适用介质 |
糖浆、纸浆、污水、灰、煤气等 |
||||
|
适用温度(℃) |
橡胶≤80，氟橡胶≤180，碳素钢≤425，不锈钢≤600，310S不锈钢≤1100 |
||||
|
驱动方式 |
气动 |
||||
|
材料 |
阀体 |
WCB铸钢，304不锈钢，316不锈钢，310S不锈钢 |
|||
|
闸板 |
不锈钢 |
||||
|
阀体密封圈 |
合成橡胶或聚四氟乙烯 |
||||
|
阀杆 |
铬不锈钢 |
||||
|
支架 |
碳素钢 |
||||
|
填料 |
聚四氟乙烯 |
||||
气动穿透式插板阀主要连接尺寸
|
ON |
L |
Φ1 |
H |
H2 |
N-M |
汽缸直径（mm） |
|
|
PN0.6 |
PN1.0 |
||||||
|
50 |
40 |
|
125 |
397 |
51 |
4-M16 |
50 |
|
65 |
40 |
|
145 |
418 |
67 |
4-M16 |
65 |
|
80 |
50 |
|
160 |
579 |
82 |
4-M16 |
80 |
|
100 |
50 |
|
180 |
612 |
102 |
8-M16 |
100 |
|
125 |
50 |
|
210 |
710 |
127 |
8-M16 |
125 |
|
150 |
60 |
|
240 |
816 |
152 |
8-M20 |
150 |
|
200 |
60 |
|
295 |
990 |
202 |
8-M20 |
200 |
|
250 |
70 |
|
350 |
1106 |
253 |
12-M20 |
250 |
|
300 |
70 |
70 |
400 |
1264 |
303 |
12-M20 |
300 |
|
350 |
80 |
80 |
460 |
1575 |
353 |
16-M20 |
350 |
|
400 |
80 |
80 |
515 |
1562 |
402 |
16-M22 |
400 |
|
450 |
90 |
90 |
565 |
1750 |
452 |
20-M22 |
450 |
|
500 |
90 |
90 |
620 |
1994 |
502 |
20-M22 |
500 |
|
600 |
100 |
100 |
725 |
2040 |
603 |
20-M27 |
600 |
