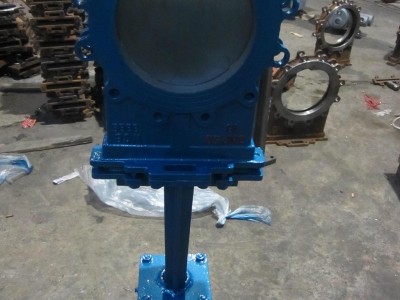

点击图片查看原图
PZ673H-16P不锈钢气动刀型闸阀，不锈钢刀闸阀，气动闸板阀产品概述:
气动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
PZ673H-16P不锈钢气动刀型闸阀性能参数：
PZ673H-16P不锈钢气动刀型闸阀零件材质：
公称通径：DN50~500mm NPS 2"~20"
适用温度：0~+200℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、软密封
配套附件：1、安装法兰 2、电磁阀 3、空气过滤器
气源压力：0.4~0.6MPa
电磁阀电压：DC24V AC220V
公称压力
PN
壳体试验
1.5 Mpa
密封试验
1.1 Mpa
工作温度
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质
糖浆、纸浆、污水、煤浆、灰、渣水混合物
阀体、上盖
碳钢、不锈钢
阀板
不锈钢
阀杆
不锈钢
密封圈
橡胶、四氟、不锈钢、硬质合金
PZ673H-16P不锈钢气动刀型闸阀主要连接尺寸：
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 MPa |
50 |
48 |
90 |
110 |
335 |
4-M12 |
1.0 MPa |
50 |
48 |
100 |
125 |
335 |
4-M16 |
|
65 |
48 |
110 |
130 |
363 |
4-M12 |
65 |
48 |
120 |
145 |
363 |
4-M16 |
||
|
80 |
51 |
125 |
150 |
395 |
4-M16 |
80 |
51 |
135 |
160 |
395 |
4-M16 |
||
|
100 |
51 |
145 |
170 |
465 |
4-M16 |
100 |
51 |
155 |
180 |
465 |
8-M16 |
||
|
125 |
57 |
175 |
200 |
530 |
8-M16 |
125 |
57 |
185 |
210 |
530 |
8-M16 |
||
|
150 |
57 |
200 |
225 |
630 |
8-M16 |
150 |
57 |
210 |
240 |
630 |
8-M20 |
||
|
200 |
70 |
255 |
280 |
750 |
8-M16 |
200 |
70 |
265 |
295 |
750 |
8-M20 |
||
|
250 |
70 |
310 |
335 |
900 |
12-M16 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
||
|
300 |
76 |
362 |
395 |
1120 |
12-M20 |
300 |
76 |
368 |
400 |
1120 |
12-M20 |
||
|
350 |
76 |
412 |
445 |
1260 |
12-M20 |
350 |
76 |
428 |
460 |
1260 |
16-M20 |
||
|
400 |
89 |
462 |
495 |
1450 |
16-M20 |
400 |
89 |
482 |
515 |
1450 |
16-M22 |
||
|
450 |
89 |
518 |
550 |
1600 |
16-M20 |
450 |
89 |
532 |
565 |
1600 |
20-M22 |
||
|
500 |
114 |
568 |
600 |
1800 |
16-M20 |
500 |
114 |
585 |
620 |
1800 |
20-M22 |
||
|
600 |
114 |
670 |
705 |
2300 |
20-M22 |
600 |
114 |
685 |
725 |
2300 |
20-M27 |
||
|
700 |
127 |
775 |
810 |
2500 |
24-M22 |
700 |
127 |
800 |
840 |
2500 |
24-M27 |
