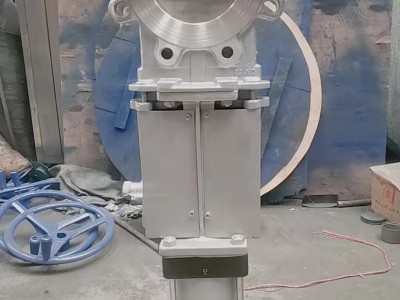

PZ673H/X/F/Y-10C/16P气动单插板阀，耐磨气动单闸板阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。主体采用铸铁、铸钢、不锈钢等，刀形闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏，广泛用于化工、煤碳、制糖、污水、造纸各项粉粒体及浆类流体等领域。
气动单插板阀产品结构：
由阀体、O型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，气动阀门启闭靠气动执行器的气缸动作来完成。采用对夹式结构，体积小，重量轻；完全敞开的通道，可以防止介质在阀内沉积。新的U型封圈，可以保证阀门的良好密封性；流阻小，安装维修方便。 闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
气动单插板阀产品特点：
1,对夹式刀闸阀超短结构长度,节省材料,可使管路系统整体重量大大减轻
2,占用有效空间小,能有效支持管道的强度,可减少管道振动的可能性
3,闸板选用奥氏体不锈钢,耐腐性能大大提高,可有效的防止由于闸板腐蚀引起的密封泻漏
4,上密封填料采用柔性 PTFE ,密封可靠,操作轻便灵活
5,闸板具有闸刀的功能,能有效的闸断介质中各类杂质
气动单插板阀设计标准：
设计制造: JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收: GB/T13927-92
气动单插板阀性能规范
|
公称压力（MPa） |
壳体试验（MPa） |
密封试验（MPa） |
工作温度（℃） |
使用介质 |
|
1.0 |
1.5 |
1.1 |
≤100~425 |
纸浆。污水、 煤浆、灰、渣水混和物 |
|
1.6 |
2.4 |
1.8 |
气动单插板阀零件材料及名称
|
零件名称 |
材 料 |
|
体、盖 |
不锈钢、碳钢、灰铸铁 |
|
闸 板 |
碳钢、不锈钢 |
|
阀 杆 |
不锈钢 |
|
密封面 |
橡胶、四氟、不锈钢、硬质合金 |
气动单插板阀主要外形及连接尺寸(mm)
|
MPa |
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
W(Kg) |
|
1.0 |
50 |
43 |
160 |
125 |
100 |
330 |
4-M16 |
180 |
|
|
65 |
46 |
180 |
145 |
120 |
360 |
4-M16 |
180 |
||
|
80 |
46 |
195 |
160 |
135 |
390 |
4-M16 |
220 |
|
|
|
100 |
52 |
215 |
180 |
155 |
440 |
8-M16 |
220 |
|
|
|
125 |
56 |
245 |
210 |
185 |
510 |
8-M16 |
230 |
|
|
|
150 |
56 |
280 |
240 |
210 |
600 |
8-M20 |
280 |
||
|
200 |
60 |
335 |
295 |
265 |
700 |
8-M20 |
360 |
||
|
250 |
68 |
390 |
350 |
320 |
840 |
12-M20 |
360 |
||
|
300 |
78 |
440 |
400 |
368 |
960 |
12-M20 |
400 |
||
|
350 |
78 |
500 |
460 |
428 |
1110 |
16-M20 |
400 |
||
|
400 |
102 |
565 |
515 |
482 |
1250 |
16-M22 |
400 |
||
|
450 |
114 |
615 |
565 |
532 |
1380 |
20-M22 |
530 |
||
|
500 |
127 |
670 |
620 |
585 |
1530 |
20-M22 |
530 |
||
|
600 |
154 |
780 |
725 |
685 |
1800 |
20-M27 |
600 |
||
|
700 |
165 |
895 |
840 |
800 |
2150 |
24-M27 |
600 |
||
|
800 |
190 |
1010 |
950 |
898 |
2420 |
24-M30 |
680 |
||
|
900 |
203 |
1110 |
1050 |
1005 |
2680 |
28-M30 |
680 |
||
|
1000 |
216 |
1220 |
1160 |
1115 |
3100 |
28-M30 |
700 |
||
|
1200 |
254 |
1450 |
1380 |
1325 |
3450 |
32-M36 |
800 |
||
|
1.6 |
50 |
43 |
160 |
125 |
99 |
330 |
4-M16 |
180 |
|
|
65 |
46 |
185 |
145 |
120 |
360 |
4-M16 |
180 |
||
|
80 |
46 |
200 |
160 |
135 |
390 |
8-M16 |
220 |
||
|
100 |
52 |
220 |
180 |
155 |
440 |
8-M16 |
220 |
||
|
125 |
56 |
250 |
210 |
185 |
510 |
8-M16 |
230 |
||
|
150 |
56 |
285 |
240 |
210 |
600 |
8-M20 |
280 |
||
|
200 |
60 |
340 |
295 |
265 |
700 |
12-M20 |
360 |
||
|
250 |
68 |
405 |
355 |
310 |
840 |
12-M22 |
360 |
||
|
300 |
78 |
460 |
410 |
375 |
960 |
12-M22 |
400 |
||
|
350 |
78 |
520 |
470 |
435 |
1110 |
16-M22 |
400 |
||
|
400 |
102 |
580 |
525 |
485 |
1250 |
16-M27 |
400 |
||
|
450 |
114 |
640 |
585 |
545 |
1380 |
20-M27 |
530 |
||
|
500 |
127 |
715 |
650 |
609 |
1530 |
20-M30 |
530 |
||
|
600 |
154 |
840 |
770 |
720 |
1800 |
20-M36 |
600 |
||
|
700 |
165 |
910 |
840 |
788 |
2150 |
24-M36 |
600 |
