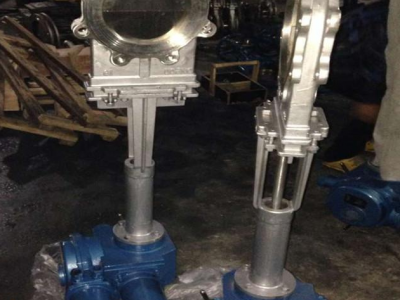

PZ973W-10NR电动高温插板阀

点击图片查看原图

公司基本资料信息

详细说明

PZ973W-10NR电动高温插板阀特点：

适用于高温物料的控制在循环流化床锅炉、沸腾炉、煤粉炉等输灰渣系统中，能调节灰渣的输送量，稳定工况、利于环保工作，广泛用于电站锅炉输灰、渣系统。是冶金、煤炭、化工制药等行业制粉系统中控制输送量的耐高温理想阀门。

特点：

PZ973W-10NR电动高温插板阀能适应高温、低温等恶劣环境下工作，特别是在1000度左右高温下工作，无需任何冷却装置，且不变形的特点、同时闸阀具有手动、电动功能，密封性能好，阀板、阀体均使用高合金材料，尤其是锅炉排灰渣系统中必备的阀门。

具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
PZ973W-10NR电动高温插板阀型号代表：

阀门类型代号：“PZ”表示刀型闸阀；

驱动形式代号：“9”表示电动；

连接形式代号：“7”表示对夹式；

结构形式代号：“3”表示单闸板；

密封面材料代号：“W”表示本体材质密封；“X”表示橡胶密封；“H”表示金属密封；“F”表示四氟橡胶密封；“Y”表示硬质合金密封阀

体材料代号：“C”表示WCB铸钢;“P”表示304不锈钢;

PZ973W-10NR电动高温插板阀主要零部件材料：

阀体、上盖Valve body, upper cap	碳钢、不锈钢Carbon steel, stainless steel
阀板Valve plate	不锈钢stainless steel
阀杆Stem	不锈钢stainless steel
密封圈Seal ring	橡胶、四氟、不锈钢、硬质合金Rubber, PTFE, stainless steel,hard alloy

PZ973W-10NR电动高温插板阀主要性能规范：

公称压力Nominal pressure	PN
壳体试验Casing test	1.5XPN
密封试验Leak test	1.1XPN
工作温度Operating temperature	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤1100℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃
适用介质Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix

执行标准:

设计制造 Design and manufacture: JB/T8691-1998

结构长度 structural length: GB/T15188.2-94

法兰连接 Flange connection: GB/T9113.1-2000 JB/T79-94

试验与验收 testing and acceptance: GB/T13927-92

PZ973W-10NR电动高温插板阀主要外形尺寸：

单位：mm
