电动插板门适用介质：适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果、谷物、屠宰厂废水等介质。
电动插板门、电动螺旋插板阀主要技术参数和性能：
公称通径：200×200、....、1000×1000
适用温度：-10~+200℃
连接法兰：GB/T9113、JB/T79
主体材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、软密封配套附件：
1、安装法兰
2、电磁阀
3、空气过滤器
4、行程开关气源压力：0.4~0.6MPa 电磁阀电压：DC24V、AC220V 行程开关控制电压：DC24V、AC220V
电动插板门、电动螺旋插板阀结构特点：
电动插板门结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于 Φ 10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度限制， 操作方便， 能随时调节开度。

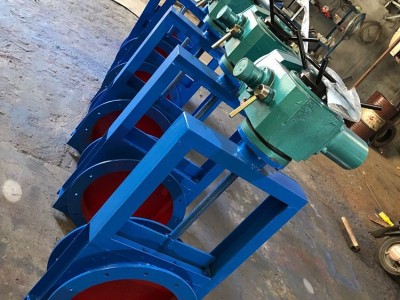

电动插板门、电动螺旋插板阀外形图：
工作原理：
主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。
电动插板门、电动螺旋插板阀主要零件材料及连接尺寸
|
类别
|
A×A
|
B×B
|
C×C
|
H
|
L
|
n-d
|
重量
|
|
单向
|
200×200
|
256×256
|
296×296
|
820
|
100
|
8-Φ12
|
62
|
|
250×250
|
306×306
|
346×346
|
930
|
100
|
8-Φ14
|
70.5
|
|
|
300×300
|
356×356
|
396×396
|
1050
|
100
|
8-Φ14
|
81
|
|
|
400×400
|
456×456
|
496×496
|
140
|
100
|
12-Φ14
|
114
|
|
|
450×450
|
510×510
|
556×556
|
1450
|
120
|
12-Φ18
|
130
|
|
|
500×500
|
560×560
|
606×606
|
1610
|
120
|
16-Φ18
|
147
|
|
|
双向
|
600×600
|
660×660
|
706×706
|
1830
|
120
|
16-Φ18
|
169
|
|
700×700
|
770×770
|
820×820
|
2130
|
140
|
20-Φ18
|
236
|
|
|
800×800
|
870×870
|
920×920
|
2440
|
140
|
20-Φ18
|
303
|
|
|
900×900
|
974×974
|
1030×1030
|
2660
|
160
|
27-Φ23
|
424
|
|
|
1000×1000
|
10741074
|
1130×1130
|
2870
|
160
|
24-Φ23
|
636
|
|
|
说明
|
LMD-单向
|
I-手轮
|
距地面小于1.7米用手轮，大于1.7米用链轮
链条节数M=0.105X-113（X是丝杆中心离地面度度） |
||||
电动插板门、电动螺旋插板阀可水平安装或垂直安装 ， 安装时两法兰连接中间必须加密封垫片 ， 然后锁紧螺栓。操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置
