DGS30/127LW(C)矿用隔爆型LED巷道感应灯免维护
一、简介：
隔爆型LED巷道感应灯具有微波感应功能，能够准确探测到移动物体，当人或车进入感应范围时将亮度自动增加（z大功率30W，z小功率5W），当人或车离开后就自动恢复低功率照明状态。
二、产品特点
1.该巷道灯是使用LED光源设计制造的一种绿色环保新型巷道灯。
2.该巷道灯具有结构合理、外型美观、体积小、重量轻、隔爆、抗冲击震动、耐湿热、密封性能好、免维护等优点。
3.该巷道灯选用新型LED光源并配备了专门设计的配光系统，光照范围大，光效高。
4.该巷道灯耗电量低，节能；
5.产品防爆型式：矿用隔爆型；防爆标志：“Ex dⅠMb”。
6.适用范围：用于有甲烷、煤尘等混合物气体的煤矿井下巷道及峒室内作固定式局部照明用，严禁用于采掘工作面。
7.型号的组成及代表意义
D------------------灯具
G------------------隔爆
S------------------巷道灯
30-----------------功率
127----------------电压
L------------------LED光源
W------------------微波感应式
(C)----------------设计序号
三、产品结构

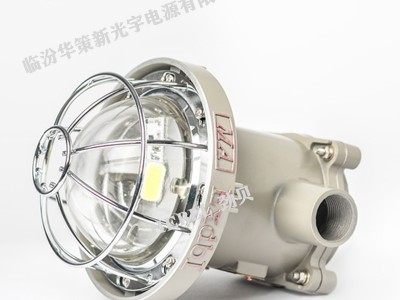

该巷道灯为隔爆固定型，由LED光源、微波感应模块、接线板、线路板、壳体、上盖、电缆固定装置、玻璃罩和网罩构成。
四、主要性能和参数
巷道灯基本参数：
|
型号 |
额定电压（V） |
额定功率（W） |
照度 （lx，3m处测试） |
重量（kg） |
尺寸 （mm） |
|
DGS30/127LW（C） |
AC127 |
30/5 |
≥80lx |
≤1.5 |
Φ191×H188 （球形） |
|
DGS30/127LW（D） |
AC127 |
30/5 |
≥85lx |
≤2.6 |
650×120×80（长条形） |
微波感应模块技术参数：
输入参数：a.工作电压6-15VDC；b.工作电流≤5mA。
输出参数：a.发射频率5.8GHz；b.发射功率≤2mW。
探测距离：≥6米。
五、使用与维护
1.根据现场环境需要，确定灯具的安装方式和位置，并备好相应长度的φ8～10mm两芯电缆线；
2.装拆电缆时，必须先切断电源，然后才能打开上盖；
3.装电缆时，用专用工具旋松灯体上盖的四颗螺钉，打开上盖，再旋松电缆引入口的压紧螺母，将电缆线一端穿过压紧螺母、平垫圈和橡胶柱引入灯体的接线腔内，把电缆线的L、N分别固定在接线柱上，导线与接线柱连接时，须注意保持电气距离≥3.2mm，然后旋紧电缆线压紧螺母，并把上盖固定密封好。当只用一个引入装置引入电缆时，另一个必须用金属堵板堵住；
4.在选定的安装位置上，用8mm的膨胀螺栓将灯具进行安装固定；
5.将电缆线的另一端按隔爆要求接通127V电源即可照明。
六、运输、贮存要求
1.该巷道灯为纸箱包装，在运输过程中不允许受剧烈机械冲击和曝晒雨淋，不得倒置，严防摔掷、翻滚、重压。
2.产品应贮存在环境温度为-30℃~60℃、干燥、清洁及通风良好、无腐蚀性介质的仓库内，应远离火源。
