矿用KL5LM（A）隔爆型安全矿灯

矿用KL5LM（A）隔爆型安全矿灯

一、简介

KL5LM（A）型矿灯，采用锰酸锂离子蓄电池为电源，以LED为光源，产品体积小，质量轻，光照范围大、免维护、安全性能高。

二、产品特点

1）采用LED光源，发光效率高、使用寿命长，在矿灯使用寿命期内不必更换光源。

2）采用锰酸锂离子蓄电池，蓄电池为全密封结构，不会漏液，矿灯使用期内蓄电池无需维护，安全性能好。

3）采用了可重复使用的矿灯保护器，具有过充电、过放电和短路保护等功能，矿灯短路时可迅速切断电路，避免发生事故。

4）矿灯灯头内装有充电控制器，使用锂离子电池充电架上进行充电，同时充电控制器对电池还具有过充电、过流等保护功能。

产品型号组成及其代表意义：

K-----------------矿灯

L-----------------锂离子蓄电池

5-----------------蓄电池额定容量

L-----------------LED光源

M-----------------蓄电池免维护

(A)---------------设计修改序号

用于矿山、煤矿及需要移动照明的场所作业人员携带照明。

1）环境温度-10℃～＋40℃；

2）可用于高瓦斯矿井。

三、结构特征

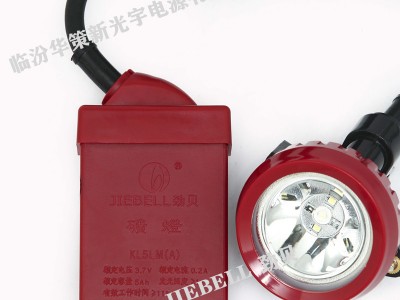

本矿灯为携带型，由灯头（含开关、反射器、LED光源及其驱动电路等）、电缆及蓄电池部分（含锰酸锂离子蓄电池、矿灯保护器和电池槽等）三部分组成。灯头内部设有主、辅LED光源。

四、主要技术参数

五、产品充电及使用操作方法

1、充电方法

1）本产品灯头内安装了充电控制器，可采用稳压型充电架充电。充电架应符合MT68-2002《矿灯充电架》标准规定。

2）充电时，先将灯头的电源关闭，将矿灯放在充电架上，把灯头的充电插孔插入充电架的充电插头，顺时针旋转180°，直到固定位置。开启充电架，调整充电架输出电压为4.2V±0.05V，电流不超过900mA。充足电时，灯头内充电管理电路会自动停止充电。正常充电时间约8h。

2、预循环充电

矿灯为荷电出厂，出厂时已充电至约40%的容量，新购的矿灯不可直接使用，应先进行放电。放电完后，再在充电架上充电，时间不小于8小时，充足电后在灯房做点灯时间检查。

3、充电注意事项

1）充电时应关闭矿灯光源；

2）采用其它充电方式应经本公司认可，否则可能由于充电不匹配，造成产品损坏。

4、正常使用方法

1）使用时，直接按下灯头上的电源开关，开关为按键式循环档位，由“主光源开→关断→辅光源开→关断→主光源开”依次循环。

2）使用矿灯主光源可点灯15小时以上；若超出预定工作时间，请及时切换到辅助光源，以维持更长的照明时间。

3）矿灯设有过放电控制电路，在正常使用条件下，电池不会造成过放电。但当电池放电到终止电压2.75V，过放电控制电路启动，关断照明光源。使用人员务必按照要求使用，在矿灯熄灭之前上井，以保证安全。

六、运输、贮存

矿灯在运输过程中不允许受剧烈机械撞击和爆晒雨淋，严防摔掷、翻滚、重压。应贮存在环境温度（0～40）℃，相对湿度45%—90%的环境中，干燥、清洁及通风良好，无腐蚀性介质的仓库内，应远离火源及热源。矿灯若长期贮存，贮存前应充入80%的容量，三至四个月应对矿灯补充充电五小时左右。
