YHJ1000型煤矿用本安型激光指向仪

YHJ1000型煤矿用本安型激光指向仪

一、概述

1、产品特点

YHJ1000型煤矿用本安型激光指向仪，采用半导体激光器作为光源，便携式结构，功耗低、光束质量好、体积小、重量轻、安装使用简便、性能稳定可靠，本产品独特的一体化设计，大方便了安装、调整。产品配备本质安全型直流电源，适用于无交流电源厂所或频繁移动场所，可连续工作大于100h。

2、主要用途及适用范围

指向仪广泛用于矿山巷道掘进时的指向定位；掘进机推进方向的制导控制；煤矿综采工作面的定位、准直，特别适于甲烷气体环境的煤矿井下使用。

3、型号的组成及其代表意义

Y--------------------仪器

H--------------------本安型

J--------------------激光

1000-----------------激光指向有效距离1000m

  4、使用环境条件

 环境温度：-20℃—+40℃；

 环境大气压：80KPa—110Kpa；

 在含有甲烷和煤尘混合物的煤矿井下环境中；

 在无明显破坏绝缘的气体或蒸汽的环境中；

二、结构特征与工作原理

  1、结构

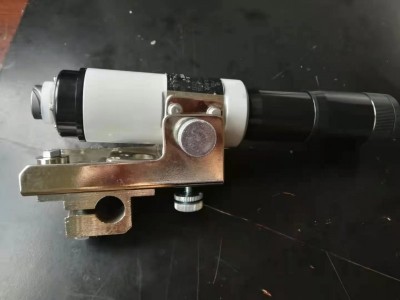

指向仪探头主要由激光管、光学镜头、水平及垂直微调机构、安装杆附件组成，直流电源由本质安全型锂离子电池组组成。

  2、工作原理

指向仪由直流电源驱动低功耗半导体激光器发出激光束，通用光学系统会聚，使其成为准直性良好的激光束，通过调节水平和垂直微调，起到准直指向的作用。

三、供电电源

指向仪电源采用单节6000mAh锰酸锂离子电池，在电池的输出端串接电池短路保护器、PTC及0.5Ω/3W的限流电阻和0.75A自恢复式保险管用环氧树脂浇封为一体，构成本安电池组件，其本安参数为：额定输出电压Ue：3.7V；z大输出电压Uo:4.2V；z大输出电流Io:3.5A。

四、外形尺寸、质量

外形尺寸：（Ф46×230×110）mm

质量：≤1.63Kg

五、安装与使用

1、将指向仪配套的安装架安装在锚杆上，调节好位置后紧固。

2、将指向仪通过锚杆孔装于安装架的安装杆上，调节好位置后旋紧夹紧螺栓。

3、旋下指向仪镜头盖，将电源的输出插头插入指向仪电源输入插座并旋紧，此时指向仪开始工作，发出点状激光束。

4、调节镜头焦距，使指向处光斑直径z小，亮度z大即可。

5、激光束方向调整：大范围调整可通过调整指向仪在安装杆上的位置或安装杆在锚杆上的位置来实现；小范围的微调可通过水平和垂直微调旋钮进行调节，调整后应将锁紧螺母旋紧。

6、指向仪为连续工作产品，在使用过程中若发生激光束变暗或熄灭，即表示直流电源电量耗尽，应及时更换备用电源或到安全环境处对电源进行充电。

7、电池具有双重保护功能:当线路出现短路故障时：

⑴ 池组内线路板上装有的电池保护IC动作,推动场效应管工作,使电池输出端断路,保护电池,当故障排除时线路能自动恢复正常供电。

⑵一旦电子保护线路板出现故障时,短路电流的能量可以从限流电阻上释放,也能起到保护电池作用。

六、运输和贮存

    指向仪的运输及贮存应放在空气流通，无腐蚀性气体，无滴水和液体侵袭，空气相对湿度不大于90%，温度为-40℃—+60℃的仓库中。
