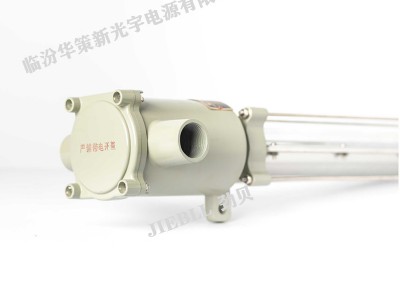

DJS24/127L(A)矿用隔爆兼本质安全型LED巷道灯

DJS24/127L(A)矿用隔爆兼本质安全型LED巷道灯免维护

一、产品特点

1、矿用隔爆兼本质安全型巷道灯是使用超高亮度高能效的LED光源设计制造的一种绿色环保新型巷道灯。

2、该巷道灯具有结构合理、外型美观、寿命长、本安隔爆、抗冲击震动、耐湿热、密封性能好、免维护等优点。

3、该巷道灯选用新型LED光源并配备了专门设计的配光系统，耗电量低。

4、产品防爆型式：矿用隔爆兼本质安全型  防爆标志：ExdibIMb。

二、 产品使用环境

该型巷道灯可用于在有甲烷和煤尘的煤矿井下的安全照明

周围环境温度－20℃～+40℃，气压为0.08～0.11MPa 海拔高度：2000m

  型号的组成及代表意义

D------------------灯具

J------------------隔爆兼本质安全

S------------------巷道灯

24-----------------功率

127----------------额定工作电压

L------------------LED光源

(A)----------------设计序号

三、结构及工作原理

该型巷道灯为固定使用型，整体结构为隔爆兼本质安全型结构，分光源腔和接线腔两部分组成，接线腔内电源电路将127伏的交流电变成稳定的直流，再通过本质安全电路输出，提供给高亮度LED。整灯由LED光源、散热器基体、接线板、线路板、壳体、顶盖、底盖、电缆固定装置、透明罩构成，并有安装固定装置。

四、主要性能和参数

五、使用与维护

1、根据现场环境需要，确定灯具的安装方式和位置，并备好相应长度的φ8～10mm两芯电缆线。

2、装拆电缆时，必须先切断电源，然后才能打开顶盖。

3、装电缆时，用工具旋松灯体顶盖的四颗螺钉，打开顶盖，再旋松电缆引入口的压紧螺母，将电缆线一端穿过压紧螺母、平垫圈和橡胶柱引入灯体的接线腔内，把电缆线的L、N分别固定在接线柱上，导线与接线柱连接时，须注意保持电气距离≥3.2mm，然后旋紧电缆线压紧螺母，并把顶盖固定密封好，盖盖时要注意盖上的接地柱要与接线柱避开。当只用一个引入装置引入电缆时，另一个必须用金属堵垫堵住。

4、在选定的安装位置上，装上安装支架（用户自备），然后用M8的螺栓将灯具进行安装固定。

5、将电缆线的另一端按隔爆要求接通127V电源即可照明。

6、日常维护

（1）在安装、维修时应保护好隔爆面，并涂204—1防锈油。

（2）在维修过程中，“严禁带电开盖”，必须断电后开盖。

（3）引入装置密封圈采用氯丁橡胶制造，用户在使用、维修过程中若发现其老化应与我厂联系定购并及时更换，以确保防爆性能。

六、运输、贮存要求

巷道灯为纸箱包装,在运输中不允许受剧烈机械冲击和曝晒雨淋,不得倒置,严防摔掷、翻滚、重压。
