S41不锈钢支耳式蝶阀，不锈钢支耳式蝶阀

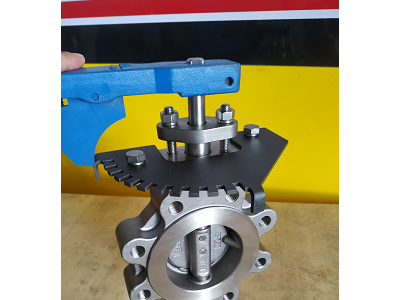

S41不锈钢支耳式蝶阀

蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

     蝶阀的优点如下：1、启闭方便迅速、省力、流体阻力小，可以经常操作。2、结构简单，体积小，重量轻。3、可以运送泥浆，在管道口积存液体z少。4、低压下，可以实现良好的密封。5、调节性能好。

    蝶阀的缺点如下：1、使用压力和工作温度范围小。2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

蝶阀的安装与维护应注意以下事项：1、在安装时，阀瓣要停在关闭的位置上。2、开启位置应按蝶板的旋转角度来确定。3、带有旁通阀的蝶阀，开启前应先打开旁通阀。4、重量大的蝶阀，应设置牢固的基础。

三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。

由扭矩产生弹性密封。

巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。

体积小、重量轻、操作轻巧、便于安装。

可根据用户要求配置气动、电动、液动、手动装置，满足遥控和程控的需要。

公称通径：DN50——DN1200

驱动方式：气动、电动、手轮、涡轮

工作压力：PN25

工作温度：-15——85℃、-15——150℃、-15——200℃

密封材质：EPDM、PTFE、NBR、VITON

阀板材质：SS304 SS316 尼龙板 球铁板 2205 2507 1.4529

阀体材质：球墨铸铁 SS304 SS316 WCB 2205 2507 1.4529

介质：水、油、气体、粉末颗粒、烟气脱硫

运用领域：水处理、市政工程、制药、汽车行业
