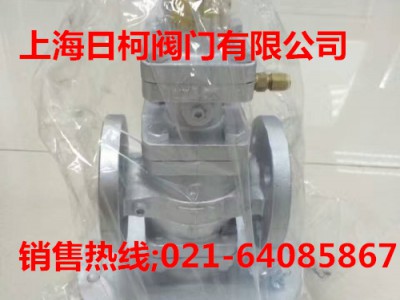

日本yoshitake耀希蒸汽达凯减压阀GP-2000
精度高，容量大
膜片式引导作动型
容量和性能都非常优异
精确控制
阀门泄漏量符合 ANSI 4 级
最大减压比(20:1)Image:GP-2000
特点 膜片式 / 球墨铸铁 / 法兰盘型 / 螺丝型
类型 膜片式引导作动型
仕様 适用流体 蒸汽
一次压力 0.1 - 2.0MPa
二次压力 0.02 - 1.4MPa(*)
连接方式 JIS Rc 螺丝型，JIS 20K RF 法兰盘型，JIS 10K FF 法兰盘型
二次压力可调 85% or less of the inlet pressure(gauge pressure)
最低差压 0.05MPa
最大减压比 20:1
最高温度 220 degree(C)
材料 阀体 球墨铸铁
主阀、阀座 不锈钢
导阀、导阀阀座 不锈钢
膜片 不锈钢
Remarks
* 二次压力
A: 0.02-0.15 MPa
B: 0.1-1.4 MPa
螺丝型
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 398 14.0 5
20A(3/4) 150 398 14.0 7.2
25A(1) 160 404 18.5 10.9
32A(1-1/4) 180 434 21.5 14.3
40A(1-1/2) 180 434 21.5 18.8
50A(2) 230 498 33.0 32
法兰盘型
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 146 398 15.5 5
20A(3/4) 146 398 16.0 7.2
25A(1) 156 404 21.0 10.9
32A(1-1/4) 176 434 24.0 14.3
40A(1-1/2) 196 434 24.5 18.8
50A(2) 222 498 36.0 32
65A(2-1/2) 282 552 64.5 60
80A(3) 302 575 71.5 78
100A(4) 342 658 111.0 120
125A(5) 400 658 115.0 125
150A(6) 465 814 234.3 250
200A(8) 469 814 242.0 260
