T8N观视镜_T5N观视镜_日本TLV不锈钢观视镜TF8N

T8N·TF8N T10N·TF10N观视镜  T5N观视镜
日本TLV系列
Y型过滤器
型号/系列
口径
(mm)
阀体材质
最大工作压力
(MPaG)
最大工作温度
(°C)
应用
Y3
15- 50
不锈钢
2.1
220
蒸汽, 水
& 其它流体
YF
15 - 350
铸 铁
0.98
200
YDF
15 - 300
球墨铸铁
0.98*
350
 * 仅 JIS 20K RF 法兰 可达到 2.0 MPaG
观测镜
型号/系列
口径
(mm)
阀体材质
最大工作压力
(MPaG)
最大工作温度
(°C)
应用
T5N
15 - 25
铸 铁
1.0
120
观察疏水阀排量, 空气或水的流量
T8N
15 - 50
1.57
200
TF8N
T10N
TF10N
疏水阀站
型号/系列
口径
(mm)
阀体材质
最大工作压力
(MPaG)
最大工作温度
(°C)
应用
V1-LB
15, 20
不锈钢
4.6
400
适用于有限安装空间内各种系统冷凝水的排放
V1-RB
V1-RL
V2-LB
V2-RB
V2-RL
T8N·TF8N/T10N·TF10N观视镜
T8N观视镜特点
结构紧凑而轻盈的观视镜、安装在蒸汽疏水阀出口端以观测疏水阀运行及蒸汽泄漏状况。也可
用于观测空气和水系统中的管线流量。可观测的流量范围广。
1.带有自清洗功能的耐热玻璃镜头观察更清晰。
2.浮子的运作显示流体流动情况。
3.T(F)10型为大流量设计、在入口端和出口端的隔离部分上没有穿孔。
4.结构紧凑、节省空间。
5.在线维护。

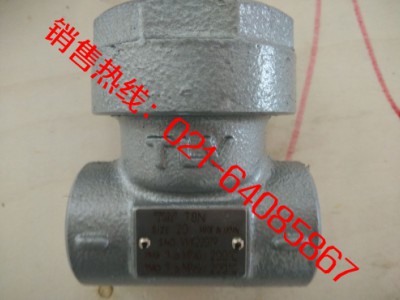

TLV观视镜-T8N
日本TLV阀门-T8N规格:
型号 T8N T10N TF8N TF10N
连接方式 螺纹 法兰
口径（mm） 15、20、25、32、40、50
最大工作压力（MPaG）    PMO 1.57
最大工作温度（℃）      TMO 200
受压外壳的设计条件（非工作条件):最大允许压力（MPaG)PMA:1.57 最大允许温度（℃）TMA:200
