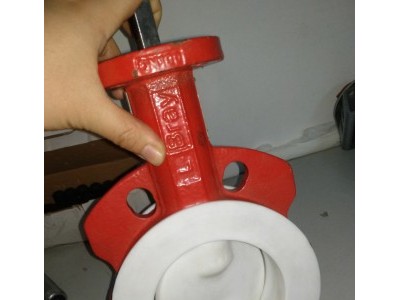

S22、S23对夹式气动蝶阀
双向气密紧急关闭－下游法兰／阀板处于关闭位置
所有阀门 12-24”（50-600mm) I 150 psi (10.3 Bar)
管线束端服务－支葛式无下游法兰／阀板处于关闭位置
2-12”（50 -300mm) 75 psi (5.2 Bar)
所有阀门
”，24”（350-600mm)
50 psi (3.4 Bar)
22/23系列高性能蝶阀具有广泛的研究领 画面
域，提供了良好的密封保护功能和极高 ． 的Cv值。可提供的材料科类有很多，例 如PTFE，不锈钢，超高分子UHMWPE和特殊 合金钢，可以满足客户的众多需求。博雷高精度、 优质的产品具有极长的使用寿命 。
阀颈： 较长的阀体颈部，具有 50mm安装空 闯，满足管线保j且要求，亦有适当距 离安装驱动装置的功能 。
法兰安装孔： 对夹式阀体的 法兰孔在阀门安装时可以提供 快速、准确的定位，避免和连 接管道内径冲突 。
防吹出阔杆： 双扁势的上部 阀杆与阀板相连接，在装 配时阀杆和阀板连接在一 起，成为一体。
阀板： PTFE阀板z 小厚度可达到 3mm, 纯PTFE可包覆不锈钢 材料。
阀杆套： 不锈钢卡簧装在阀杆套上面，阀杆套能吸收
重负荷时的侧向推力，可提供标准材料乙缩醒或可选 PTFE. 上部阀轩密封环：可 以防止外界污染物进入阀杆腔内 。 阀体： 对夹式和支耳式的两片式阀体结构，表面涂环氯树
脂漆。所有阀体满足ASME Class 150和DIN 3840 压力等级
流体力学要求 。
轴承： 内衬为PTFE材料的不锈钢轴承，可以保证上下阀杆 的精确连接。
主密封： 通过阀板边缘和阀座的过盈配合 而我得的。
！阀座设计： 设计独特，具有力短小，连接部位摩擦小的特
性。阀座内部的加工曲面将阀板开、关时阀板阀板和阀座之 间的接触力减到z小。这种独特的阀座设计使阀门的力矩；成 小，同时也减少 7阀座的摩擦。
阀座圈： 一个衬胶阀座圈完全环绕在阀座外面，包括阀饭辑 部，确保阀门关闭时的气泡密封 。
