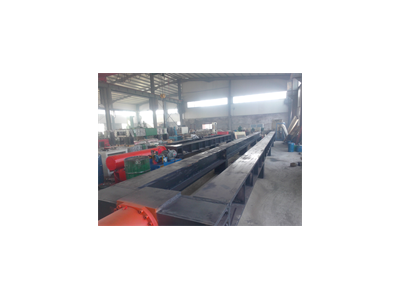

微机控制卧式拉力试验机

• 产品简介：

1、微机控制卧式拉力试验机可用于各种金属材料、钢索、电力金具、链条、吊装带、电线电缆等较长试样的拉伸，对电线电缆递增拉应力、断裂拉伸力、破断力和伸长率进行试验测试及研究测试电线电缆额定拉断力RTS、z大允许拉力MAT、20％RTS、40％RTS、60％RTS、2％～100％RTS；OPGW抗拉性能；电线电缆应力-应变性能；电线电缆蠕变性能1000h，广泛用金属制品、建筑结构、船舰、军工等领域。微机控制电子式卧式拉力试验机采用我公司成熟的万能试验机技术，增加钢架结构将立式试验变为卧式试验，这样增加了拉伸空间（可以增加到二十米以上，这是立式试验做不到的），满足了大试样、全尺寸试样的试验。

2、微机控制卧式拉力试验机采用机架整体钢板焊接框架结构，由交流伺服电机带动滚珠丝杠，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据，本机为煤电企业、煤矿机械设备、安全生产检验所、技术监督等行业的理想检验设备,适用于电线电缆、瓷瓶、双钩、钢绞线、安全带、腰绳、脚扣等产品的拉伸负荷,破坏等试验,要求操作灵活方便,加载缓慢平稳,机体承载能力强等优点.

3、试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点，无污染、噪音低、效率高。辅具的设计与主机相匹配，结构为楔型平动式、手动或者自动旋转夹紧，试样不受附加力。夹持方便、可靠、不滑移。

4、本套设备也适用于IEC61395中规定的架空导线在高温和常温下的不间断蠕变试验，1000多个小时，在高温和常温下分别实现导线的长久蠕变测量和自动记录、恒温控制、恒应力带自锁、全自动伺服控制的功能；电子式机械动力驱动、高效节能，操作方便；具备恒温、恒应力、变形数据采集灵敏的优点。对OPGW光缆、OPPC光缆、ADSS光缆、OPLC光缆、硬铝绞线、铝合金绞线、钢芯铝绞线、防腐性钢芯铝绞线、钢芯铝合金绞线、铝合金芯铝绞线、铝包钢芯铝绞线、铝包钢芯铝合金绞线、铝包钢绞线、高强度铝合金绞线、镀锌钢绞线、普通强度/高强度/特高强度钢绞线、同心层绞线、复绞绞线进行拉伸性能测试及研究。

• 产品特点：

1、试验机无污染、噪音低、操作方便、效率高；

2、主机外壳采用铝合金壳体，造型美观、大方；

3、主机为整体落地立式结构，刚性大、性能稳定、外形美观；

4、拉伸与压缩在独立的双空间实现，避免了同一使用空间时更换不同试验附具的繁琐；

5、主机结构坚固耐用。粗大的滚珠丝杠和导向光杠、加厚横梁及底座，构成了坚固的刚性机架，满足高强度材料的试验；

6、主机的上下横梁、工作台整体同步数控加工，确保优异的对中，在进行轴向试验时，以确保试样在载荷作用下受到的侧向力影响z小，得到精准的应力和应变结果；

7、丝杠为精密磨制滚珠丝杠，丝母采用铸铜材料，耐磨。丝杠副摩擦系数小，传动效率高，精度高，强度高；

8、由减速机、同步齿型带、精密滚珠丝杠副组成的减速机构，结构简洁，保证丝杠的同步运动，并有助于系统对中；

9、具备储备功率的大功率电机、预加载轴承、低张紧度同步齿形传动带、精密滚珠丝杠副，可以减少试验过程存储的能量，从而得到更好的测试性能以及获取更为精确的模量和应变值。在试验高强度材料，例如航空复合材料、金属合金时效果尤为显著；

10、采用交流伺服电机和调速系统控制试验过程，控制精度高，平稳、高效、低噪音（低速时基本上无噪音）。并且控制速度范围大大加宽（0.001-500mm/min），既有利于常规材料的低速试验(金属、水泥、混凝土等)，又有利于非金属材料（橡胶、薄膜等）的高速试验，同时也方便于空载时快速调整试验空间，节省辅助试验时间。该试验速度满足目前国内所有常规金属及非金属材料试验速度的要求；

• 产品参数：
