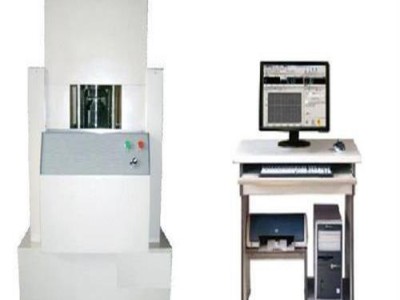

GBS-60B液晶显示杯突试验机外观设计新颖、大方，符合人机工程学，是对金属薄板和带材进行工艺性能试验的精密设备，可实现GB/T4156-2007《金属材料 薄板和薄带埃里克森杯突试验方法》，满足JJG 583-88、JB/T7408-94的要求，还采用了ASTME643-2008的标准，检验金属薄板和带材在试验过程中的塑性变形性能。
一、产品特点
1、GBS-60B液晶显示杯突试验机采用了新型的结构原理，为伺服电机恒速度加载，可实现恒速率控制，由单片机控制冲压过程，冲压速度可无级调速、预先调定。（过去油缸油源加力无法实现恒速率控制）。
2、夹紧力由液压油源独立加载，夹紧力可调整，数据由液压表显示、可独立标定。
3、GBS-60B液晶显示杯突试验机测力装置已改过去液压传感器为轮辐式传感器，杯突值测量为编码器测量，试验过程中冲头移动采用我公司首创的低摩擦移动装置。该仪器的测量装置（高精度轮辐式传感器直接测力）和加载装置及其控制程序的完美匹配，很好的解决了以往试验数据重复性差的问题，大大提高了试验机测量杯突值的准确性和可靠性，也为我国实行新的杯突机计量检定规程和杯突试验方法提供了可靠依据。
4、杯突模具更换方便、试样装卸简便，试样放入后，按自动按钮即可完成夹紧，试验参数可输入、更改，冲压过程采用PID控制原理，冲压力值下降，判断试样出现裂纹自动停止试验，同时留有观察窗口，易于观察试样裂纹，对于超薄材料可手动控制停止试验。试验数据液晶屏显示，并有峰值记忆功能，即z大冲压力、杯突值等，可实现试验结果的存储等，变形高度自动记忆，一次试验结束可自动恢复到待试验状态。
二、技术参数
1、板材厚度：0.1～2mm（高精度传感器，可实现超薄板材试验）；
2、板材宽度：90-100mm；
3、冲头行程：40mm；
4、加紧活塞行程：40mm；
5、冲压负荷：60kNmax；
6、z大夹紧负荷10kN。
7、杯突值分辨率：0.01mm
8、杯突试验模具规格：
●标准冲头球：φ20±0.05mm
●标准垫模孔径：φ33±0.1mm
●标准固定模孔径：φ27±0.05mm
9、特殊定货可提供非标模具。可符合美标、欧标等国际标准的杯突试验机。
10、液压油：N46号液压油（一般加油站可购到）。
11、外形尺寸：700×360×1700（mm）
12、重量500Kg。
