- 产品简介：

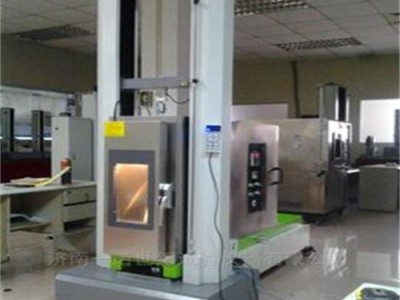

1、WDFW高低温复合材料试验机是我公司开发的经典实用型机型，也是目前生产的主流机型。是我公司借鉴岛津技术、在前几代机型基础上，经过两次全新的升级设计开发的，主机结构和测控系统均大幅技术升级，结构更加合理，功能更加完善，是行业内技术新一代电子式万能试验机。该系列试验机经过了大量的实践检验和持续的改进完善，技术和工艺成熟，可靠性高，故障率低，深受市场和用户的好评与欢迎。
2、WDFW高低温复合材料试验机采用调速精度高、性能稳定的日本松下数字式交流伺服调速系统和伺服电机作为驱动系统，特别设计的同步齿型带减速系统和滚珠丝杠副带动试验机的移动横梁运动。以Windows为操作平台的基于数据库技术的控制与数据处理软件，实现了试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示，所有的试验操作均可以在计算机屏幕上以鼠标输入的方式完成，具有良好的人机界面，操作方便。独立式双通道全数字程控放大器实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零和标定，无任何模拟调节环节，控制电路高度集成化，完全取消了电位器等机械调整器件，结构简单，性能可靠。保证了该机可以实现试验力、试样变形和横梁位移等参量的闭环控制，可实现恒力、恒位移、恒应变、等速率载荷循环、等速率变形循环等试验。用户可以使用PC机专家系统自主设置恒应力、恒应变、恒位移等控制模式，各种控制模式之间可以平滑无扰切换。可实现符合GB、ISO、JIS、ASTM、DIN等多种标准的数据处理，特别是具有良好的扩展性，处理结果可以以ASCII码的形式进行磁盘存储，为试验数据的再分析、数据库管理、网络传输等后处理提供了方便。
3、该系列电子式万能试验机功能强大、用途广泛。可用于各种金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂、抽出、环刚度等力学性能指标的测试，适用于金属丝、金属箔、金属板材和金属棒材等金属材料以及塑料管材、塑料型材、防水卷材、土工布、电线电缆、纺织品、纤维、橡胶、陶瓷、混凝土、胶粘剂、食品和医药包装、薄膜、木材、纸张等非金属材料的力学试验，可广泛应用于机械制造、车辆制造、航空航天、石油化工、电线电缆、造纸、纺织、建工建材等制造企业，用于质量监督检验部门、科研院所等研究部门，以及大中专院校进行教学与演示。
4、高低温复合材料试验机在进行金属拉伸试验时，可以使试验者清晰地观察低碳钢、铸铁等整个试验过程。通过在不同曲线段的反复加载，由力-位移（变形）曲线，可以直观的验证胡克定律和观察冷作硬化现象。对无明显物理屈服现象的材料，可以选用滞后环法或逐步逼近法测定规定非比例延伸强度。在压缩过程中，便于观察低碳钢压缩屈服现象和强化现象，铸铁的压缩破坏过程和断口形状。还可检测材料的n值和r值。
5、对非金属材料试验，大的试验空间、宽的速度范围、多样的附具配置，可以满足各种非金属材料的测试需要
- 功能特点：
1、试验机无污染、噪音低、操作方便、效率高；
2、主机外壳采用铝合金壳体，造型美观、大方；
3、主机为整体落地立式结构，刚性大、性能稳定、外形美观；
4、拉伸与压缩在独立的双空间实现，避免了同一使用空间时更换不同试验附具的繁琐；
5、主机结构坚固耐用。粗大的滚珠丝杠和导向光杠、加厚横梁及底座，构成了坚固的刚性机架，满足高强度材料的试验；
6、主机的上下横梁、工作台整体同步数控加工，确保优异的对中，在进行轴向试验时，以确保试样在载荷作用下受到的侧向力影响z小，得到精准的应力和应变结果；
7、丝杠为精密磨制滚珠丝杠，丝母采用铸铜材料，耐磨。丝杠副摩擦系数小，传动效率高，精度高，强度高；
8、由减速机、同步齿型带、精密滚珠丝杠副组成的减速机构，结构简洁，保证丝杠的同步运动，并有助于系统对中；
9、具备储备功率的大功率电机、预加载轴承、低张紧度同步齿形传动带、精密滚珠丝杠副，可以减少试验过程存储的能量，从而得到更好的测试性能以及获取更为精确的模量和应变值。在试验高强度材料，例如航空复合材料、金属合金时效果尤为显著；
10、采用日本松下交流伺服电机和调速系统控制试验过程，控制精度高，平稳、高效、低噪音（低速时基本上无噪音）。并且控制速度范围大大加宽（0.001-500mm/min），既有利于常规材料的低速试验(金属、水泥、混凝土等)，又有利于非金属材料（橡胶、薄膜等）的高速试验，同时也方便于空载时快速调整试验空间，节省辅助试验时间。该试验速度满足目前国内所有常规金属及非金属材料试验速度的要求；
- 产品参数：
（一）主机参数：
1、立柱数：6柱（4立柱2丝杠）；
2、z大拉伸空间（mm）：800；
3、z大压缩空间（mm）：900；
4、移动横梁z大行程（mm）：1300；
5、试验宽度（mm）：600；
6、横梁调整z大速度（mm/min）：600；
7、立柱直径（mm）：Ф55；
8、丝杠规格：GD5010-5；
9、工作台尺寸（mm）长×宽×高：600×300×160；
10、工作台厚度（mm）：140；
11、上横梁厚度（mm）：120；
12、移动横梁厚度（mm）：140；
（二）测量参数：
1、z大试验力（kN）：100；
2、试验机级别：0.5级；
3、试验力测量范围：0.4%～100%F.S（z大负荷）；
4、试验力测量精度：优于示值的±0.5%；
5、试验力分辨力：满量程的1/300000（全量程只有一个分辨力，不分档）；
6、位移测量准确度：±0.5%；
7、位移分辨力：0.4μm；
8、位移示值误差：示值的±0.5%以内；
9、变形分辨力：0.001mm；
10、变形示值相对误差：±0.5%以内；
11、大变形测量范围：10～800mm（如选配大变形测量装置）；
12、大变形示值误差：示值的±0.5%以内（如选配大变形测量装置）；
13、大变形测量分辨力：0.008mm（如选配大变形测量装置）；
（三）控制参数：
1、应力控制速率范围：0.005～5％FS/s；
2、应力控制速率精度： 速率＜0.05%FS/s时，为设定值的±2%以内，
速率≥0.05%FS/s时，为设定值的±0.5%以内；
3、应变控制速率范围：0.005～5%FS/s；
4、应变控制速率精度： 速率＜0.05%FS/s时，为设定值的±2%以内，
速率≥0.05%FS/s时，为设定值的±0.5%以内；
5、位移控制速率范围：0.001～500mm/min；
6、位移控制速率精度： 速率＜0.5mm/min时，为设定值的±1%以内，
速率≥0.5mm/min时，为设定值的±0.2%以内；
（四）整机参数：
1、主机尺寸（mm）：1210×850×2600；
2、主机重量（kg）：1560；
3、功率（kW）：3；供电电源：三相，380V；
4、使用环境：无震动、无粉尘；室温（15-25℃）；湿度<70%；周围无振动，无腐蚀性介质，无强磁场干扰；电源电压波动不超过额定电压的10%。
