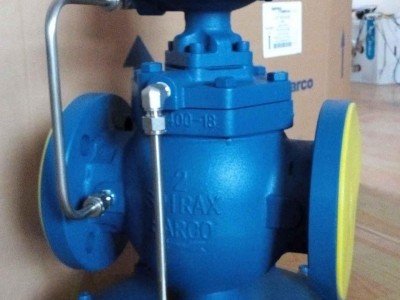

斯派莎克25P减压阀25P

斯派莎克25P减压阀使用说明

斯派莎克25P减压阀简介
斯派莎克25P系列导阀型压力调节阀广泛的应用於蒸汽系统，无论上游蒸汽压力的变化或下游负荷的波动，均能实现准确稳定的压力控制。
斯派莎克25P系列进口减压阀的一个杰出的特性是在同一个阀体上能安装或互换一个或多个导阀，在稳定减压的同时，可以实现温度控制、上游压力控制或远程的开关控制等。这些功用变化的阀既可以在供货时提供，也可以简单的在现场组装。
斯派莎克25P减压阀安全性:
用汽设备均有安全作业压力的需要，此外设备操作人员对超温和超压均有安全需要，因而，準确稳定的减压可以:
.保护设备防止超压
.保护设备的操作人员
.确保產品品质，防止出现由於过高温度形成的废品
斯派莎克25P减压阀经济性:
蒸汽在高压下產生:
增加锅炉的蓄热才能和处理峰值负荷的才能,高压下蒸汽比容小,输送管道小,安装费用低,减少系统的啟动和预热时间,减少系统的热损失.
在用汽点低压运用蒸汽:
低压下蒸汽的潜热能大，可进步效率减压后蒸汽的干度进步，蒸汽品质改进.

英国SpiraxSarco斯派莎克先导阀型隔膜式减压阀25P系列减压阀、DP27系列、DP143系列、DP163系列

25P导阀型隔膜式减压阀分为：25P、25T、25TE、25PE、25PT、25PTE

斯派莎克减压阀（SpiraxSarco），它是指用在蒸汽系统管道中，通过调节，将蒸汽管道的进口压力减至某一需要的出口压力，并依靠蒸汽介质本身的能量，使出口压力自动保持稳定的阀门，主阀出口压力不因进口压力变化而改变，并不因主阀出口流量的变化而改变其出口压力。适用于工业给水、消防供水及生活用水管网系统。

斯派莎克减压阀主要用于气体管路，如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。

斯派莎克蒸汽减压阀结构

斯派莎克减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

斯派莎克减压阀应用

斯派莎克减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。该阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。

斯派莎克减压阀，是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，安全可靠地将出口压力维持在设定植上，并可根据需要调节设定值达到减压的目的。该阀减压准确，性能稳定、安全可靠、安装调节方便，使用寿命长。

斯派莎克25P减压阀优点：
1.无需外部动力，减少安装费用。
2.通过准确控制压力，进步过程效率，改进產品质量。
3.多种控制的组合，减少总的投入资金费用。
4.各种备件可以互换，减少备件库存费用。可安全运用於危险区域。
5.斯派莎克大部分国家范围的技术支持、知识和服务。
斯派莎克25P减压阀特点：
1.在一个调节阀上可实现多种控制模式。
2.三种不同顏色弹簧，可实现压力准确控制。
3.根据洁净蒸汽应用，可提供不銹钢阀体和相应的内部件。
4.广泛的螺纹、法兰连接标準.
5.具有***的自清洗导承，运用寿命长，免维修.
6.可供铸铁、铸钢材质阀体。
7.经过严格疲劳刚试的膜片设计，防止运用柱塞能够致使的粘住问题.
25p减压阀作业原理：
啟动前正常的方位是主阀关闭，而导阀则由弹簧作用力打开。蒸汽经由导阀讲人丰阀隔膜室，一有些蒸汽则由控制孔流出。主隔膜室中的控制压力加大，打开主阀。
随著蒸汽流过主阀，下游压力上升，井由压力感应管反馈作用在导阀隔膜的下部(為了确保下游压力的稳定，应安装下游压力感应管)，该作用力平衡了隔膜上部的弹簧作用力，使导阀逐渐节流关闭，从而维持主阀隔膜室内的压力，控制主阀的开度，输送适量的蒸汽，维持下游稳定的压力。当下游压力上升时，反馈压力加大，导阀关闭，控制压力由控制孔释放，使主阀紧密关闭。下游任何的负载变化或压力的波动，都会反馈在导阀隔膜的下方，从而调节主阀的开度，确保下游压力的稳定。
假如减压阀呈现疑问，就有可能致使气体的压力升高，直接致使气体质料用量大大添加。工程师用一个同类型的新减压阀换掉了旧的，通过运行发现，气体质料的使用量仍是居高不下，而且使管路的压力也没有办法安稳，压力时高时低，形成了许多费事。工程部司理此前发作的状况很注重。在他的需求下，较终通过我司技术人员详细的体系分析，发现减压阀操控压力不稳是疑问的要害。原来的减压阀的下流压力PF会跟着上游压力PE的动摇而动摇，调理误差很大。
通过分析，形成上减压阀上游压力动摇的因素有两个：1、储存罐B中的压力PJ正常时维持在6.5～7Barg，但会因为汽化、散热或其它缘由会形成压力动摇；2、汽化器C的汽化进程也会因为某些缘由形成出口压力动摇。尤其是在电磁阀开启频频时动摇会更大。因为体系的缘由，这种动摇是不可避免的。假如减压阀不能准确操控压力，当上游压力升高时，下流压力也跟着升高，当供气管内的压力PH升高时，高压力状态下的氮气发作器A的制氮量就会降低，就会致使液氮使用量加大。
在这种状况下，咱们主张工程师将原来的减压阀换成斯派莎克25P减压阀，该减压阀为导阀型减压阀。这种减压阀由导阀的感应管感触下流压力的动摇，依据负荷状况操控导阀的开度，再通过内部导管操控主阀的开度，到达操控压力的目的。这种减压力阀的操控精度很高，无论是上游压力的动摇仍是负载的改变，均能准确操控下流压力在 /-0.1Barg范围内。
我司关于此阀门很有决心，不过也没有让咱们绝望，通过一段时间的投入使用，斯派莎克的25P减压阀压力操控准确，液氮的用量也减少了许多。细心的工程师算了一笔帐：采用了斯派莎克25P减压阀后，据保存估算，每出产1Kg商品的耗用氮气量降低了２Kg，这样每年竟能比曾经节约大概150,000元，这么大的一个数字，无疑关于公司，仍?**赜诨肪扯际鞘钟欣模确⒚鞲叩挠钟踊繁！? 每次疑问的呈现，都是对斯派莎克商品功能的查验；每次合作的成功，都使咱们对斯派莎克商品愈加信赖。斯派莎克阀门在咱们署理的品牌中是引荐商品之一，使用功能和精度都让用户愈加信任斯派莎克阀门。
只有减压阀被正确安装并由有资质的操作工(见1 1章中有关补充安全信息)按照操作指南进行进行调试和维护，才能保证其安全运行。对管道和设备的安装来说，主要安装和安全指南就象工具和安全设施要正确使用一样被遵守。
警告:
波纹管垫圈包括一片薄的不锈钢支撑环，如果安装和操作不正确，可能会导致人身伤害。
隔离:
考虑到是否关闭隔离阀将对系统的任何部件和人身造成危险。危险可能包括:隔离保护装置和通气道或者启动紧急信号。确保隔离阀在流动方向上关闭避免系统的冲击。
压力:
维护修理前要考虑到管道中是否有介质。在对产品进行维修前确保压力已被隔离并且安全气道已通向大气，这通过安装型号为D V斯派莎克泄压阀(详见其它文件)便容易解决。即使压力表指示为零也不要认为系统已泄压。
温度:
隔离后要有一段时间使温度接近常温避免烫伤并且考虑到保护外套(包括安全观视镜)是必须的。
处置:
产品是可回收的。产品处置时提供正确方法将不造成生物损害。
