无约束波纹补偿器也叫无约束补偿器，“无约束”是因以往的轴向型波纹补偿器对使用有较多的约束条件而得名的，无约束波纹补偿器完全消除了以往轴向型补偿器对导向支架L1≤4DgL2≤14Dg和L3的要求，使用无约束波纹补偿器可使管道的所有支架间距均可任意。
一、产品简介及用途
无约束波纹补偿器主要补偿管道的轴向位移，补偿量大，具有很好的导向能力以及抗弯能力，从而简化了管道导向支架的设计。
二、产品规格与型号分类

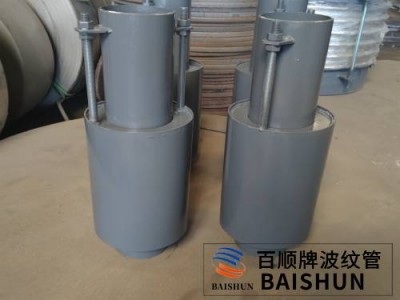

产品名称：无约束波纹补偿器
产品别名：无约束波纹膨胀节，无约束伸缩节
产品通径：DN32-DN1500
设计压力：0.25MPa-2.5MPa
使用温度：-50℃-800℃
适用介质：热水、冷水、油等液体介质
产品材质：不锈钢、碳钢
三、产品结构及性能
四、无约束波纹补偿器的性能特点
1、无约束波纹补偿器可用于管道的架空和沟槽敷设，也可用于直埋补偿。
2、可以补偿管道的轴向位移，补偿量大，具有强力自导向和超强抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装可以任意调节。
3、无约束波纹补偿器可以像普通短管一样直接安装在管道中，而且无约束波纹补偿器有外套筒，便于运输，安装和保温。
五、无约束波纹补偿器安装注意事项
（1）在安装补偿器时注意导流筒的方向应该与介质流通方向保持一致。
（2）在进行水压试验时不允许超过1.5倍公称压力。
（3）管道中的工作介质应采用氯离子和氧离子消除处理。氯离子含量不应超过25PPm.补偿器安装在靠近地面或者安装在沟槽中时，必须有良好的排水设施，未经特殊处理的无约束波纹补偿器不能浸入污水中。
（4）需要在安装完固定支架厚进行压力测试。
