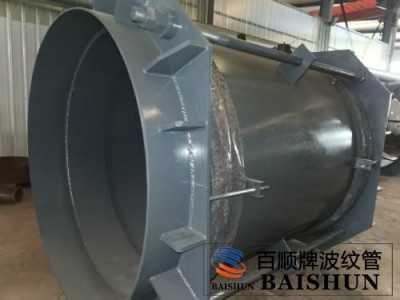

大拉杆横向型波纹补偿器也叫大拉杆横向型波纹膨胀节，是由两组波纹管、端管、端板以及大拉杆、球头球座等零件组成的，可以吸收管系任意平面内的横向位移，也可以组合吸收管系轴向位移和横向位移，4支长拉杆能承受内压推力以及其他附加外力的作用。
大拉杆横向型波纹补偿器的结构及工作原理：
大拉杆横向型波纹补偿器是由两个相同的波纹管及端管、端板、和拉杆组成的，通过波纹管的角偏转来吸收管道单平面或者多平面的横向位移，4根大拉杆可以承受内压推力和其他附加外力的作用，补偿器工作变型后，大拉杆可以起到限制变形量保护波纹管的作用。
大拉杆横向型波纹补偿器的优点：
1、结构紧凑，补偿量大，可以补偿弯曲管道的横向位移、轴向位移也可组合补偿多方向位移。
2、产品密封性好、无泄漏、耐腐蚀，波纹部分可以根据介质的特性来选择耐腐蚀的不锈钢材质。
3、产品使用寿命长、便于安装、产品质量稳定可靠。
大拉杆横向型波纹补偿器适用范围：
该产品适用于钢铁、石油、化工、冶金、电力、建筑等行业口径比较大、管路比较复杂的场合，可根据现场的使用工况以及外部环境来设计合适的产品。需要提供的参数有口径、介质、温度、压力、补偿量、连接方式（主要有法兰连接和焊接）
大拉杆横向型波纹补偿器安装注意事项：
a.注意保护波纹管
波纹管是补偿器工作的主要挠性原件，设计原则讲究薄壁多层，所以在运输、安装和焊接时要注意防止波纹部分受损。
b.正确冷紧
对补偿器进行冷紧安装可以获得更大的补偿量，同样也能使补偿器处于比较好的工作状态，但是不允许用补偿器变形的方法来配合管道冷紧，防止安装过程中的不平整、不对中等其他作用力作用在波纹管上拉伤补偿器。
c.补偿器的大拉杆在运输过程中起固定作用，并且支柱两端的螺母是固定的，安装后，应该松开靠近中间接管侧的螺母，保证补偿器在受力时能够伸展和收缩，两端带球形垫圈的螺母应根据补偿器的工作要求进行固定和定位，工作时应根据管段的设计距离计算，不得超过补偿量标注的z大补偿值。
