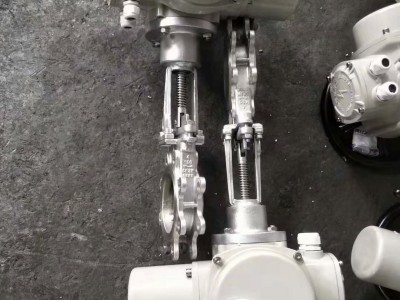

不锈钢电动刀闸阀PZ973F、电动法兰式刀型闸阀、电动刀闸阀PZ973F-10C具有结构简单紧凑、设计合理、轻型节材、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，彻底解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀、球阀等阀门的重量大、流阻大、面积大、难安装等疑难问题，可取代通用切断阀和调节阀，可在工作压力1.0MPa-2.5MPa，使用温度-29-550℃情况下正常工作。刀型闸阀的闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。
刀型闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50～900mm，明杆DN50～900mm)。
刀型闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
刀型闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
刀型闸阀按传动方式可分为：手动（手轮、手动拉链）、蜗轮蜗杆传动（正齿轮传动、伞齿轮传动）、气动、电动、液动等；
刀型闸阀按控制方式可分为：手动控制、气动控制、电磁控制、模拟远程计算机控制。
电动刀闸阀PZ973F-10C的适用范围
刀型闸阀适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上，接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果、谷物、屠宰厂废水等介质。
电动刀闸阀PZ973F-10C主要外形及连接尺寸
|
公称压力 (MPa) |
公称通径 |
长度 |
法兰外径 |
螺栓孔中 |
连接凸出 |
H |
N-M |
|
1.0 |
50 |
50 |
160 |
125 |
100 |
650 |
4-M16 |
|
65 |
50 |
18O |
145 |
120 |
680 |
4-M16 |
|
|
80 |
50 |
195 |
160 |
135 |
700 |
4-M16 |
|
|
100 |
50 |
215 |
180 |
155 |
750 |
8-M16 |
|
|
125 |
50 |
245 |
210 |
185 |
780 |
8-M16 |
|
|
150 |
70 |
280 |
240 |
210 |
860 |
8-M20 |
|
|
200 |
70 |
335 |
295 |
265 |
920 |
8-M20 |
|
|
250 |
70 |
390 |
350 |
320 |
1010 |
12-M20 |
|
|
300 |
80 |
440 |
400 |
368 |
1200 |
12-M20 |
|
|
350 |
90 |
500 |
460 |
428 |
1300 |
16-M20 |
|
|
400 |
100 |
565 |
515 |
482 |
1500 |
16-M22 |
|
|
450 |
120 |
615 |
565 |
532 |
1700 |
20-M22 |
