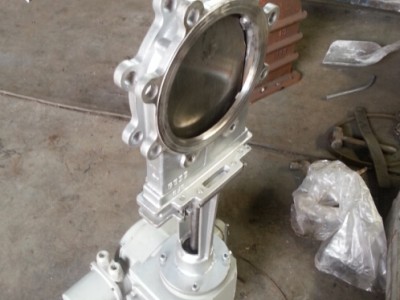

PZ973W/H/Y-10P电动高温耐磨刀闸阀、美标凸缘电动刀型闸阀、对夹式刀闸阀配有多回转式电动装置，使阀板作上下直线运动，实现远程控制阀门的打开或关闭，阀体材质采用铸钢、不锈钢，通径范围：DN50～DN1000，使用温度：≤425℃，公称压力：1.0～1.6MPa。应用于化工、煤炭、制糖、污水、造纸等领域，特别适合于造纸行业在管道上作调节与节流使用。 产品特点 1、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50～900mm，明杆DN50～900mm)，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显着提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得较佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、**防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。 2、阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、**损、不沾渣。 3、阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。 4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。 5、刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。 6、刀形浆闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。 7、适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。 8、工作温度： 软密封(PTFE)：-40℃～180℃ 碳素钢：-29℃～425℃ 不锈钢：-40℃～1100℃ 铬钼钒钢：≤550℃ 工作压力：0．6～1．6MPa 电动高温耐磨刀闸阀、美标凸缘电动刀型闸阀、对夹式刀闸阀执行标准：设计按JB／T869l-1998 MSS SP-81 法兰按GB／T9113．1-2000 结构长度按GB／T1-5188．2-94 试验和验收按GB／T13927
电动高温耐磨刀闸阀、美标凸缘电动刀型闸阀、对夹式刀闸阀公称通径及连接尺寸:
|
公称 |
公称 |
长度 |
法兰 |
螺栓 |
连接 |
H |
N-M |
公称 |
公称 |
长度 |
法兰 |
螺栓 |
连接 |
H |
N-M |
|
0.6 |
50 |
50 |
140 |
110 |
90 |
650 |
4-M12 |
1.0 |
350 |
90 |
500 |
460 |
428 |
1300 |
16-M20 |
|
65 |
50 |
160 |
130 |
110 |
680 |
4-M12 |
400 |
100 |
565 |
515 |
482 |
1500 |
16-M22 |
||
|
80 |
50 |
185 |
150 |
125 |
700 |
4-M16 |
450 |
120 |
615 |
565 |
532 |
1700 |
20-M22 |
||
|
100 |
50 |
205 |
170 |
145 |
750 |
4-M16 |
500 |
130 |
670 |
620 |
585 |
1800 |
20-M22 |
||
|
125 |
50 |
235 |
200 |
175 |
780 |
8-M16 |
600 |
130 |
780 |
725 |
685 |
2100 |
20-M27 |
||
|
150 |
70 |
260 |
225 |
200 |
860 |
8-M16 |
700 |
160 |
895 |
840 |
800 |
2300 |
24-M27 |
||
|
200 |
70 |
315 |
280 |
255 |
920 |
8-M16 |
800 |
160 |
1010 |
950 |
905 |
2600 |
24-M30 |
||
|
250 |
70 |
370 |
335 |
310 |
1010 |
12-M16 |
900 |
160 |
1110 |
1050 |
1005 |
3000 |
28-M30 |
||
|
300 |
80 |
435 |
395 |
362 |
1200 |
12-M20 |
1000 |
160 |
1220 |
1160 |
1115 |
3200 |
28-M30 |
||
|
350 |
90 |
485 |
445 |
412 |
1300 |
12-M20 |
1200 |
200 |
1450 |
1380 |
1325 |
3500 |
32-M36 |
||
|
400 |
100 |
535 |
495 |
462 |
1500 |
16-M20 |
1.6 |
50 |
50 |
160 |
125 |
100 |
650 |
4-M16 |
|
|
450 |
120 |
590 |
550 |
518 |
1700 |
16-M20 |
65 |
50 |
180 |
145 |
120 |
680 |
4-M16 |
||
|
500 |
130 |
640 |
600 |
568 |
1800 |
16-M20 |
80 |
50 |
195 |
160 |
135 |
700 |
8-M16 |
||
|
600 |
130 |
755 |
705 |
670 |
2100 |
20-M22 |
100 |
50 |
215 |
180 |
155 |
750 |
8-M16 |
||
|
125 |
50 |
245 |
210 |
185 |
780 |
8-M16 |
|||||||||
|
700 |
160 |
860 |
810 |
775 |
2300 |
24-M22 |
150 |
70 |
280 |
240 |
210 |
860 |
8-M20 |
||
|
800 |
160 |
975 |
920 |
880 |
2600 |
24-M27 |
200 |
70 |
3 35 |
295 |
265 |
920 |
12-M20 |
||
|
900 |
160 |
1075 |
1020 |
980 |
3000 |
24-M27 |
250 |
70 |
405 |
355 |
320 |
1010 |
12-M22 |
||
|
1000 |
160 |
1175 |
1120 |
1080 |
3200 |
28-M27 |
300 |
80 |
460 |
410 |
375 |
1200 |
12-M22 |
||
|
1200 |
200 |
1400 |
1340 |
1295 |
3500 |
32-M30 |
350 |
90 |
520 |
470 |
435 |
1300 |
16-M22 |
||
|
1.0 |
50 |
50 |
160 |
125 |
100 |
650 |
4-M16 |
400 |
100 |
580 |
525 |
485 |
1500 |
16-M27 |
|
|
65 |
50 |
180 |
145 |
120 |
680 |
4-M16 |
450 |
120 |
640 |
585 |
545 |
1700 |
20-M27 |
||
|
80 |
50 |
195 |
160 |
135 |
700 |
4-M16 |
500 |
130 |
705 |
650 |
608 |
1800 |
20-M30 |
||
|
100 |
50 |
215 |
180 |
155 |
750 |
8-M16 |
600 |
130 |
840 |
770 |
718 |
2100 |
20-M36 |
||
|
125 |
50 |
245 |
210 |
185 |
780 |
8-M16 |
700 |
160 |
910 |
840 |
788 |
2300 |
24-M36 |
||
|
150 |
70 |
280 |
240 |
210 |
860 |
8-M20 |
800 |
160 |
1020 |
950 |
898 |
2600 |
24-M36 |
||
|
200 |
70 |
335 |
295 |
265 |
920 |
8-M20 |
900 |
160 |
1120 |
1050 |
998 |
3000 |
28-M36 |
||
|
250 |
70 |
390 |
350 |
320 |
1010 |
12-M20 |
1000 |
160 |
1255 |
1170 |
1110 |
3200 |
28-M42 |
||
|
300 |
80 |
440 |
400 |
368 |
1200 |
12-M20 |
1200 |
200 |
1485 |
1390 |
1325 |
3500 |
32-M48 |
