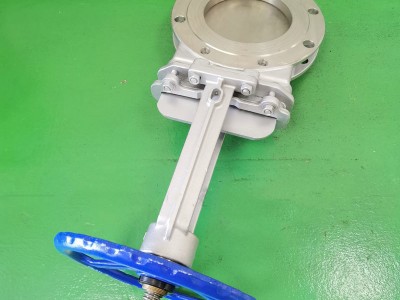

PZ73X/H/Y/F-10C/16P-DN200手动插板阀，不锈钢耐磨插板阀是一种新型结构的阀门，他的结构分软密封和硬密封，软密封具有活动阀座和可更换的橡胶圈组成，可以很方便的更换用损了的密封圈，而且可以根据客户需求做成四氟密封，并且能很好的达到密封要求。彻底弥补了以往四氟难密封和加工不方便的不足。并且支架也是采用铸造成型结构，使得阀门具有更好的牢固性和使用性。是造纸、工矿、污水、化工、食品领域守选产品。
DN200手动插板阀特点
1、刀闸阀按照口径不同制成暗杆和明杆两种型号四，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。可提升的闸板密封面，可刮除密封面粘着物，自动清除杂物。
2、不锈钢闸板可防止腐蚀引起的密封泄漏。
3、短结构长度、可节省原料、安装空间，也可有效支持管道强度。
4、三角形的支架节省原材料，保证需要的力学性能。
5、阀体上的导向块使闸板正确运动，挤压块保证闸板有效密封。
6、阀体加强筋设计提高阀体强度。
7、刀闸阀内部可制成V型、三角形，以适应流体调节控制要求。
8、刀闸阀可以配置手轮、手动链轮、正齿轮、伞齿轮、气动、电动、液动和电液动。
DN200手动插板阀参数
|
公称压力（MPa) |
壳体试验（MPa) |
密封试验（MPa) |
工作温度 |
适用介质 |
|
1,01,6 |
1,52,4 |
1,11,8 |
≤100℃≤100℃ |
纸浆,污水,煤浆,灰,渣水混和物 |
DN200手动插板阀主要材质
|
体、盖 |
闸阀 |
阀杆 |
密封面 |
|
不锈钢,碳钢,灰铸铁 |
碳钢,不锈钢 |
不锈钢 |
橡胶,四氟,不锈钢,硬质合金 |
