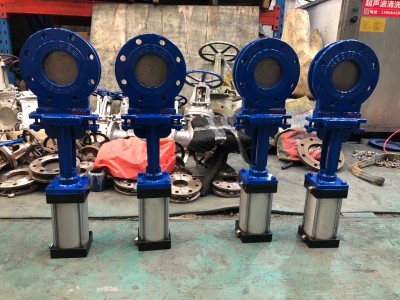

点击图片查看原图
耐磨气动闸板阀主要由框架,闸板,丝杆,螺母等零件构成,用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动,达到闸门的启闭目的。是用粉料,晶粒料,颗粒料及小块物料的流量,输送量的主要控制设备,方形螺旋闸门(单向方形螺旋闸门,双向方形螺旋闸门)广泛用于冶金,矿山,建材,粮食,化工等行业的库顶,库底及送料口等,是控制流量变化较大,启闭频繁,切断快速的理想设备。该阀门有手轮和链轮操纵两种操作形式, I 型为手轮, II 为链轮。单向和双向两种结构形式, LZD 为单向, LZS 为双向。
PZ673X/H/Y-10C/16P耐磨气动闸板阀，耐磨刀型闸板门适用范围：
火力发电厂，钢铁，石油，化工，造纸，生物工程，等行业。适用于石灰浆液，含颗粒海水输送，高硬度颗粒，含软颗粒又带腐蚀性介质，粉末，烟气脱硫，排灰，排渣，给水处理。
耐磨气动闸板阀参数设计：
阀门设计：GB/12234、MSS-SP、JIS B2003、DIN3356
公称压力：0.6MPa、1.0MPa、1.6MPa
公称通径：DN50~2400mm
适用温度：，-38~+1100℃(具体温度范围视密封副材质和介质性质而定)
连接法兰：ANSI Bl6.5、GB/T9113、JB/T79、HG/20592
主体材料：WCB、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封，软密封
泄漏量：硬密封:D级(液体0.1×DNmm3/s)，软密封：(零泄漏)
耐磨气动闸板阀性能参数：
|
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
|
0.6 |
50 |
48 |
90 |
110 |
335 |
4-M12 |
1.0 |
50 |
48 |
100 |
125 |
335 |
4-M16 |
|
65 |
48 |
110 |
130 |
363 |
4-M12 |
65 |
48 |
120 |
145 |
363 |
4-M16 |
||
|
80 |
51 |
125 |
150 |
395 |
4-M16 |
80 |
51 |
135 |
160 |
395 |
4-M16 |
||
|
100 |
51 |
145 |
170 |
465 |
4-M16 |
100 |
51 |
155 |
180 |
465 |
8-M16 |
||
|
125 |
57 |
175 |
200 |
530 |
8-M16 |
125 |
57 |
185 |
210 |
530 |
8-M16 |
||
|
150 |
57 |
200 |
225 |
630 |
8-M16 |
150 |
57 |
210 |
240 |
630 |
8-M20 |
||
|
200 |
70 |
255 |
280 |
750 |
8-M16 |
200 |
70 |
265 |
295 |
750 |
8-M20 |
||
|
250 |
70 |
310 |
335 |
900 |
12-M16 |
250 |
70 |
320 |
350 |
900 |
12-M20 |
||
|
300 |
76 |
362 |
395 |
1120 |
12-M20 |
300 |
76 |
368 |
400 |
1120 |
12-M20 |
||
|
350 |
76 |
412 |
445 |
1260 |
12-M20 |
350 |
76 |
428 |
460 |
1260 |
16-M20 |
||
|
400 |
89 |
462 |
495 |
1450 |
16-M20 |
400 |
89 |
482 |
515 |
1450 |
16-M22 |
||
|
450 |
89 |
518 |
550 |
1600 |
16-M20 |
450 |
89 |
532 |
565 |
1600 |
20-M22 |
||
|
500 |
114 |
568 |
600 |
1800 |
16-M20 |
500 |
114 |
585 |
620 |
1800 |
20-M22 |
