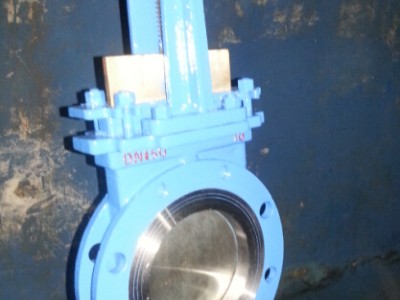

PZ73X/H/Y-10C/16P手动圆型插板阀、法兰插板阀软密封(PTFE)：-40℃～180℃
碳素钢：-29℃～425℃
不锈钢：-40℃～1100℃
铬钼钒钢：≤550℃
工作压力：0．6～1．6MPa
手动圆型插板阀、法兰插板阀执行标准：
设计按JB／T869l-1998 MSS SP-81
法兰按GB／T9113．1-2000
结构长度按GB／T1-5188．2-94
试验和验收按GB／T13927
手动圆型插板阀、法兰插板阀性能参数：
手动圆型插板阀、法兰插板阀零件材质：
公称压力
PN
壳体试验
1.5 Mpa
密封试验
1.1 Mpa
工作温度
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质
糖浆、纸浆、污水、煤浆、灰、渣水混合物
手动圆型插板阀、法兰插板阀连接尺寸(mm)：
阀体、上盖
碳钢、不锈钢
阀板
不锈钢
阀杆
不锈钢
密封圈
橡胶、四氟、不锈钢、硬质合金
MPa
DN
L
D
D1
D2
H
N-M
D0
1.0
50
43
160
125
100
330
4-M16
180
65
46
180
145
120
360
4-M16
180
80
46
195
160
135
390
4-M16
220
100
52
215
180
155
440
8-M16
220
125
56
245
210
185
510
8-M16
230
150
56
280
240
210
600
8-M20
280
200
60
335
295
265
700
8-M20
360
250
68
390
350
320
840
12-M20
360
300
78
440
400
368
960
12-M20
400
350
78
500
460
428
1110
16-M20
400
400
102
565
515
482
1250
16-M22
400
450
114
615
565
532
1380
20-M22
530
500
127
670
620
585
1530
20-M22
530
600
154
780
725
685
1800
20-M27
600
700
165
895
840
800
2150
24-M27
600
