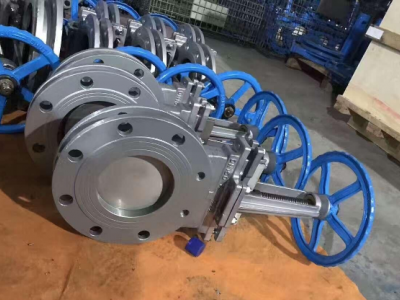

铸钢手动插板阀 PZ73X-16C

铸钢手动插板阀 PZ73X-16C/刀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀闸阀只能作全开和全关，不能作调节和节流。刀闸阀主要由阀体、O型圈、闸板、阀杆、支架等部件组成。刀闸阀采用对夹一体式结构，体积小，重量轻；完全敞开的通道，可以防止介质在阀内的沉积，采用可更换式密封结构，一改普通浆液阀与刀型闸阀维修难的问题。阀体材质由传统的铸钢更换成了球墨铸铁，有效延长了使用寿命。

刀闸阀的闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

铸钢手动插板阀 PZ73X-16C应用范围：

刀闸阀因采用刀型闸板，具有良好的剪切作用，适宜于浆料、粉粒料、纤维等难以控制的流体，应用于造纸、石化、矿山、排水、食品等行业。刀型闸阀具有多种阀座可供选择，并且可依据现场控制需求，配备电动装置或气动执行器，实现阀门的自动化操作。

刀闸阀的优点：

1.流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2.刀闸阀开闭较省力。
3.介质流向不受限制 , 不扰流、不降低压力。
4.闸阀形体简单, 结构长度短，制造工艺性好，。

铸钢手动插板阀 PZ73X-16C的缺点：
1.密封面之间易引起冲蚀和擦伤，维修比较困难。
2.外形尺寸较大，开启需要一定的空间，开闭时间长。

刀闸阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

铸钢手动插板阀 PZ73X-16C的安装与维护应注意以下事项：

1. 手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2. 双闸板刀闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
3. 带有旁通阀的刀闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
4. 带传动机构的刀闸阀，按产品使用说明书的规定安装。
5. 如果阀门经常开关使用 , 每月至少润滑一次。
